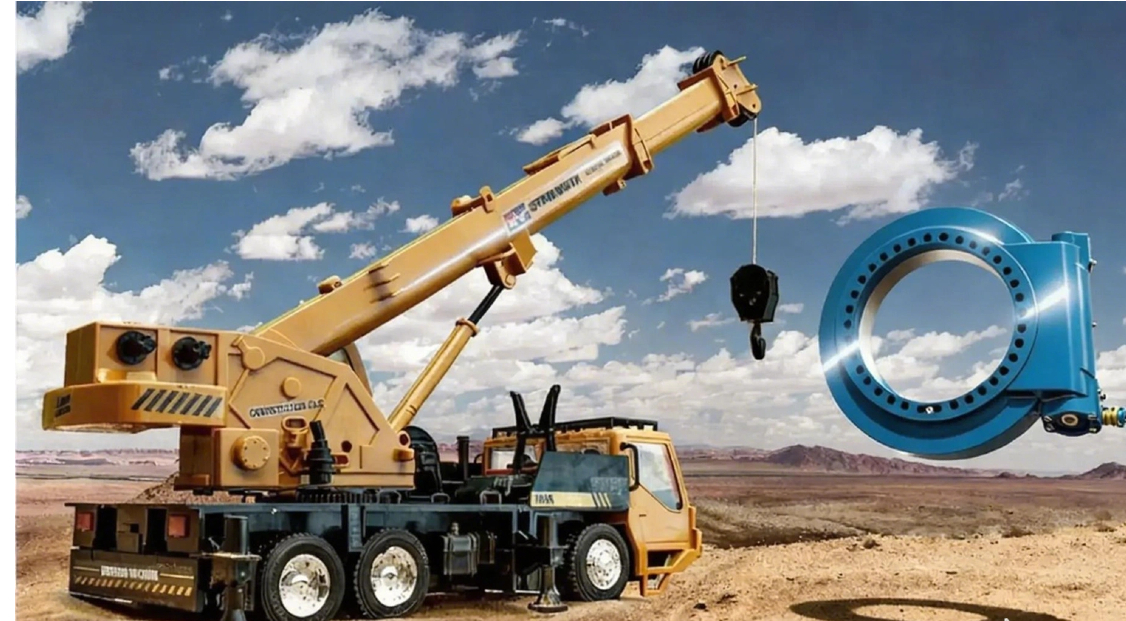

Trasmissione di rotazione della gru per autocarri

UNazionamento di rotazione della gru per autocarriÈ il meccanismo di rotazione che consente alla struttura superiore della gru (braccio, cabina e carico) di oscillare in modo fluido e preciso sul telaio fisso del camion. Agendo come perno centrale della gru, combina una capacità di carico elevata con un movimento rotatorio controllato, consentendo agli operatori di posizionare i carichi con precisione e di bloccare saldamente la gru in posizione quando non è in movimento. Compatto, autonomo e costruito per resistere a urti, vibrazioni e condizioni esterne difficili, il gruppo di rotazione è il componente essenziale che rende possibili il sollevamento e le manovre in qualsiasi cantiere.

ALyraDrive, offriamoazionamenti per gru per autocarriProgettato per condizioni reali. Che abbiate bisogno di una configurazione standard per una gru generica o di una soluzione personalizzata per un'applicazione specializzata, forniamo la resistenza, la precisione e l'affidabilità di cui la vostra attrezzatura ha bisogno.

Cos'è il sistema di rotazione in una gru per autocarri?

"Unità di rotazione" è anche conosciuto come "trasmissione di rotazione." UNunità di rotazione, nelcontesto di una gru per autocarri, è uncompatto, coppia elevataMeccanismo di azionamento rotazionale che consente alla struttura superiore della gru, inclusi braccio, cabina e carico, di ruotare in modo fluido e preciso di 360 gradi attorno a un asse verticale sul pianale del camion. È il componente principale che facilita il movimento di rotazione (oscillazione), fondamentale per la portata operativa e la capacità di posizionamento della gru. A differenza dei semplici cuscinetti, unLa trasmissione di rotazione integra una fonte di alimentazione (come un motore idraulico o elettrico), un set di ingranaggi ad alta riduzione (in genere una vite senza fine o un riduttore epicicloidale) e un grande cuscinetto di rotazione in un'unica unità robusta.Questa progettazione è fondamentale per trasmettere la forza potente ma controllata necessaria per spostare carichi pesanti in modo sicuro ed efficiente su una piattaforma mobile.

Come funziona il sistema di rotazione di una gru per autocarri?

Il funzionamento del riduttore di rotazione di una gru per autocarri è una sinfonia di trasmissione di potenza meccanica. Ecco il processo passo dopo passo:

1. Potenza assorbita:Il processo inizia quando l'operatore della gru attiva il comando di rotazione. Il fluido idraulico ad alta pressione (proveniente dall'impianto idraulico del camion) viene convogliato verso un motore idraulico montato direttamente sull'alloggiamento del riduttore di rotazione. In alcuni modelli elettrici, la rotazione in ingresso è fornita da un motore elettrico.

2. Riduzione della velocità e amplificazione della coppia:L'albero di uscita del motore, che ruota a una velocità relativamente elevata ma con una coppia bassa, è collegato al pignone di ingresso del motore (la vite senza fine in un gruppo di ingranaggi a vite senza fine). Questo pignone ingrana con un ingranaggio di grandi dimensioni (la ruota elicoidale) integrato nella pista di rotolamento del cuscinetto orientabile.

3. Innesto della marcia:Girando, il pignone aziona l'ingranaggio più grande. Grazie alla notevole differenza di dimensioni e rapporto di trasmissione, l'ingresso ad alta velocità viene drasticamente ridotto, con conseguente aumento significativo della coppia in uscita.

4. Trasmissione della rotazione:L'ingranaggio di grandi dimensioni è fissato alla struttura superiore della gru (la piattaforma di rotazione). Girando, l'ingranaggio fa ruotare l'intera struttura superiore rispetto alla struttura inferiore (il telaio di base montato sul camion), che è fissata all'alloggiamento esterno del gruppo di rotazione.

5. Movimento controllato:Il sistema comprende valvole e freni per controllare l'accelerazione, la decelerazione e il mantenimento della posizione con la massima precisione, anche a pieno carico.

Componenti chiave e struttura di un'unità di rotazione

Un gruppo di rotazione è un insieme ingegnerizzato di diversi componenti critici, ognuno dei quali svolge un ruolo fondamentale:

• Cuscinetto di rotazione:L'elemento fondamentale. È un cuscinetto di grande diametro con una pista di rotolamento interna ed esterna. Una pista di rotolamento presenta una dentatura integrale (interna o esterna). Gestisce i carichi assiali, radiali e di momento (ribaltamento) della gru.

• Set di ingranaggi a vite senza fine (tipo primario per gru per autocarri):Consiste inverme(pignone di ingresso) e ilruota elicoidale(l'ingranaggio sul cuscinetto). Questo set offre l'essenziale rapporto di riduzione elevato, capacità di autobloccaggio e compattezza. La vite senza fine è solitamente realizzata in acciaio temprato, mentre la ruota è spesso in lega di bronzo o rame per un innesto fluido e una maggiore resistenza all'usura.

• Alloggiamento:Una struttura robusta e sigillata che allinea e protegge con precisione tutti i componenti interni. Fissa il cuscinetto di rotazione e fornisce punti di montaggio per il motore di azionamento e le strutture superiore/inferiore della gru.

• Motore di azionamento:La fonte di alimentazione. Per le gru per autocarri,motori idraulicisono dominanti grazie alla loro elevata densità di potenza, alla compatibilità con il sistema idraulico del veicolo e all'eccellente controllo variabile della velocità/coppia.

• Sistema di tenuta:Le guarnizioni e le tenute a labirinto multistrato sono essenziali per impedire la contaminazione da polvere, acqua e detriti del cantiere e per trattenere il lubrificante all'interno della maglia degli ingranaggi e delle piste dei cuscinetti.

• Sistema di lubrificazione:Include ingrassatori e canali interni per garantire che tutti i denti degli ingranaggi e gli elementi volventi dei cuscinetti siano costantemente lubrificati, riducendo l'usura e la generazione di calore.

Tabella 1: Specifiche tipiche dei componenti del sistema di rotazione per gru per autocarri di media portata

Caratteristiche di progettazione dei riduttori di rotazione delle gru per autocarri

Questi azionamenti non sono componenti standard disponibili in commercio; sono progettati specificamente per le dure condizioni operative delle gru mobili:

• Alta densità di potenza:Progettato per erogare la massima coppia con dimensioni e peso minimi, con un impatto diretto sulla capacità di carico utile della gru e sulle normative sul peso del camion.

• Progettazione integrata:Combina cuscinetti, ingranaggi, supporto motore e spesso la struttura di montaggio in un'unica unità, semplificando la progettazione della gru, migliorando la rigidità e riducendo i tempi di assemblaggio.

• Capacità di carico estrema:Progettato per resistere non solo al carico sospeso, ma anche ai carichi dinamici derivanti da sollevamento, abbassamento, oscillazione, forze del vento e condizioni di lavoro fuori livello.

• Robustezza ambientale:Gli alloggiamenti sono sigillati secondo i gradi di protezione IP (ad esempio IP67) per resistere all'ingresso di acqua e polvere. Le superfici sono trattate con rivestimenti anticorrosione (vernice, zinco, ecc.) per l'esposizione all'esterno.

• Design compatto e a basso profilo:Essenziale per mantenere basso il baricentro della gru sul camion, migliorando la stabilità e l'altezza da terra.

• Design di facile manutenzione:Dotati di ingrassatori accessibili, porte di ispezione e, in alcuni casi, componenti modulari per facilitare la manutenzione in loco.

Tabella 2: Parametri chiave delle prestazioni per diverse classi di gru per autocarri

L'adozione di sistemi di rotazione integrati rispetto ai tradizionali sistemi basati su componenti (cuscinetti, riduttori e motori separati) offre vantaggi trasformativi:

• Affidabilità e sicurezza superiori:Il design unitario e sigillato riduce al minimo i punti di guasto. L'intrinsecoautobloccanteLa caratteristica dei progetti di ingranaggi a vite senza fine (vedere sezione 7) impedisce la rotazione involontaria del carico, un fattore di sicurezza critico.

• Precisione e controllo migliorati:Offre velocità di avanzamento fluide e basse per un posizionamento preciso del carico e un'eccellente controllabilità nell'intera gamma di velocità.

• Risparmio di spazio e peso:Il pacchetto integrato consente di risparmiare spazio prezioso sul cassone del camion, consentendo un design più compatto della gru o l'aggiunta di funzionalità aggiuntive. Il peso ridotto si traduce in un carico utile ammissibile maggiore.

• Installazione e manutenzione semplificate:I produttori di gru possono installare un'unica unità preassemblata e collaudata, riducendo drasticamente la complessità di assemblaggio e i potenziali errori di allineamento. Anche la manutenzione ordinaria è centralizzata.

• Integrità strutturale migliorata:L'alloggiamento rigido e integrato garantisce una distribuzione del carico superiore e una rigidità di collegamento tra le strutture superiore e inferiore della gru, riducendo flessione e usura.

Come scegliere il giusto riduttore di rotazione per la tua gru per autocarro

La scelta dell'unità corretta è fondamentale per prestazioni e sicurezza. Ecco alcuni aspetti chiave da considerare:

• Carico massimo del momento:La forza di ribaltamento combinata derivante dal carico, dal peso e dal raggio del braccio. Questo è il parametro di dimensionamento principale.

• Carichi assiali e radiali:Forze che agiscono lungo e perpendicolarmente all'asse di rotazione della struttura della gru.

• Coppia e velocità richieste:In base alla velocità di rotazione richiesta dalla gru in condizioni di carico massimo e alle esigenze di accelerazione.

• Tipo di ingranaggio: Ingranaggio a vite senza fineGli azionamenti sono preferiti per il loro autobloccaggio e per l'elevato rapporto di riduzione compatto (vedere Sezione 7). Gli azionamenti epicicloidali offrono una maggiore efficienza per applicazioni a rotazione continua, ma non dispongono di frenatura intrinseca.

• Configurazione di montaggio:Deve corrispondere all'interfaccia strutturale della gru (ad esempio, tipi di flangia, schemi di bulloni, collegamenti dell'albero).

• Compatibilità con la fonte di alimentazione:Prevalentementeidraulicoper gru per autocarri. Specificare portata, pressione e cilindrata del motore richieste.

• Ambiente e ciclo di lavoro:Considerare l'esposizione agli elementi, le ore di lavoro previste e l'intensità di utilizzo.

• Capacità del fornitore:Scegliete un produttore con comprovata esperienza nel settore dei macchinari mobili, che offra supporto tecnico, personalizzazione e un affidabile servizio post-vendita.

Principali vantaggi di un riduttore di rotazione a vite senza fine nelle gru per autocarri

Sebbene le unità di rotazione siano disponibili in vari tipi di ingranaggi, la configurazione a vite senza fine offre vantaggi distinti e criticispecificamente per applicazioni con gru montate su autocarro:

1. Autobloccante intrinseco e a prova di errore:Questo è il vantaggio principale. La conformazione della vite senza fine (un angolo di inclinazione specifico) crea un blocco meccanico naturale quando il motore non è in funzione.Ciò significa che il braccio della gru e il carico non possono spostarsi liberamente o tornare indietro a causa del vento, della pendenza o dello squilibrio del carico.Funziona come un freno automatico, mantenendo il carico saldamente in posizione senza dover fare affidamento esclusivamente su freni idraulici o a frizione, migliorando notevolmente la sicurezza durante il sollevamento, il mantenimento e le condizioni di fuori servizio.

2. Riduzione compatta ad alto rapporto in un'unica fase:Gli ingranaggi a vite senza fine raggiungono rapporti di riduzione molto elevati (ad esempio, da 50:1 a 300:1) in un pacchetto compatto e monostadio. Questa soluzione è ideale per gli spazi ristretti del cassone di un camion, eliminando la necessità di ingombranti riduttori multistadio per ottenere la necessaria coppia elevata e bassa velocità.

3. Funzionamento fluido e silenzioso:Il contatto strisciante/rotolante dei denti della vite senza fine e della ruota garantisce una trasmissione del movimento estremamente fluida, essenziale per un posizionamento del carico preciso e senza vibrazioni. Inoltre, il funzionamento è più silenzioso rispetto ad altri tipi di ingranaggi, riducendo l'affaticamento dell'operatore.

4. Tolleranza al carico d'urto:L'innesto degli ingranaggi fornisce un certo smorzamento intrinseco, contribuendo ad assorbire e mitigare l'impatto di carichi dinamici improvvisi o urti operativi comuni nelle operazioni di sollevamento.

5. Elevata durata con lubrificazione adeguata:Realizzate con viti senza fine in acciaio temprato e ruote in lega leggera, l'usura si concentra sulla vite senza fine, più facilmente sostituibile. Grazie a una tenuta robusta e a una lubrificazione corretta, queste trasmissioni offrono una durata eccezionalmente lunga anche in cicli impegnativi.

Come installare un riduttore di rotazione su una gru per autocarri

Attenzione: l'installazione deve essere eseguita da tecnici qualificati, seguendo le istruzioni del produttore e le specifiche del produttore originale della gru.

1. Preparazione:Assicurarsi che il telaio di base della gru (superficie di montaggio) sia pulito, piano e che rientri nella tolleranza di parallelismo specificata. Maneggiare il gruppo di rotazione con cura, evitando di urtare l'alloggiamento o le guarnizioni.

2. Posizionamento:Abbassare con cautela il gruppo di rotazione sul telaio di base, allineando i fori dei bulloni. Non utilizzare i bulloni per tirare il gruppo in posizione.

3. Montaggio:Installare e serrare i bulloni di montaggio in sequenza incrociata alla coppia specificata. Ciò garantisce una forza di serraggio uniforme e previene la deformazione dell'alloggiamento della trasmissione.

4. Collegamento della struttura superiore:Fissare la piattaforma di rotazione della gru (struttura superiore) alla parte rotante del meccanismo di rotazione, rispettando sempre la corretta sequenza di serraggio dei bulloni.

5. Collegamento motore e tubazioni:Montare il motore idraulico sulla flangia di ingresso dell'azionamento. Collegare i tubi idraulici al motore, assicurandosi che siano disposti in modo da evitare sollecitazioni e sfregamenti.

6. Lubrificazione:Riempire la camera degli ingranaggi e il cuscinetto con il tipo e la quantità esatti di grasso/lubrificante specificati dal produttore.

7. Controllo pre-operatorio:Ruotare manualmente la struttura superiore (se possibile) per verificarne la scorrevolezza. Eseguire un controllo del sistema a bassa pressione e a vuoto per verificare eventuali perdite e il corretto senso di rotazione del motore.

Utilizzo e manutenzione dei gruppi di rotazione nelle gru per autocarri

Funzionamento corretto:

• Evitare di superare la capacità nominale della gru, poiché ciò sottopone a sollecitazioni dirette il gruppo di rotazione.

• Eseguire il movimento di rotazione in modo fluido, evitando partenze e arresti bruschi.

• Non utilizzare la funzione di rotazione per trascinare o tirare carichi lateralmente.

Manutenzione essenziale:

• Lubrificazione regolare:Questa è l'operazione più critica. Seguire il programma di spurgo del grasso vecchio e di rabbocco con grasso fresco, come raccomandato dal produttore. La frequenza aumenta in condizioni di polvere/umidità.

• Ispezione delle guarnizioni:Ispezionare regolarmente le guarnizioni per verificare la presenza di danni, crepe o perdite. Sostituire immediatamente le guarnizioni danneggiate per prevenire la contaminazione.

• Serraggio dei bulloni:Controllare il serraggio dei bulloni di montaggio e di collegamento dopo le prime 50-100 ore di funzionamento e in seguito periodicamente, come indicato nel manuale.

• Ispezione periodica dell'ingranamento:Durante i tagliandi più importanti, ispezionare i denti degli ingranaggi per individuare eventuali segni di usura anomali, vaiolature o rigature.

• Mantienilo pulito:Dopo aver lavorato in ambienti corrosivi o abrasivi, lavare l'unità, facendo attenzione a non danneggiare le guarnizioni con getti d'acqua ad alta pressione.

Riduttori di rotazione personalizzati per gru per autocarri presso LyraDrive

FAQ sui riduttori di rotazione delle gru per autocarri

D1: Con quale frequenza dovrei lubrificare il meccanismo di rotazione della mia gru per autocarri?
UN:L'intervallo dipende dalle ore di funzionamento e dall'ambiente. Una frequenza tipica è ogni 100-250 ore di funzionamento o almeno una volta ogni 3-6 mesi.Per conoscere il programma preciso e le specifiche del grasso, consultare sempre il manuale del produttore della gru e del sistema di rotazione.

D2: Quali sono i segnali di un guasto dell'unità di rotazione?
UN:I principali segnali di avvertimento includono: aumento del rumore o dello sfregamento durante la rotazione, movimento brusco o a scatti, perdite di grasso visibili dalle guarnizioni, gioco eccessivo (gioco libero) nella rotazione o incapacità di mantenere la posizione (se si tratta di un tipo autobloccante).

D3: È possibile riparare un'unità di rotazione in loco oppure è necessario sostituirla?
UN:Problemi minori come la sostituzione delle guarnizioni o la rilubrificazione possono essere eseguiti in loco. Tuttavia, danni interni più ingenti ai denti degli ingranaggi o alle piste dei cuscinetti richiedono solitamente l'invio dell'unità a un'officina specializzata o la sostituzione con un'unità nuova o rigenerata, a causa della necessità di un allineamento preciso e di un ambiente controllato.

D4: Perché la funzione autobloccante è così importante per una gru per autocarri?
UN:Fornisce un meccanismo di frenatura passivo a prova di guasto. Anche in caso di perdita di pressione del sistema idraulico o di rilascio dei comandi da parte dell'operatore, il carico e il braccio non oscilleranno in modo incontrollato, prevenendo incidenti catastrofici e garantendo la sicurezza del carico.

D5: Come si comporta il sistema di rotazione su terreni irregolari?
UN:Il cuscinetto di rotazione all'interno della trasmissione è progettato per gestire carichi combinati, inclusi carichi di momento significativi che si verificano quando la gru è installata su una superficie irregolare. Tuttavia, la gru deve sempre essere installata entro le tolleranze di livellamento specificate dal produttore per evitare di superare i limiti strutturali della trasmissione e della gru stessa.
