Trasmissione a vite senza fine

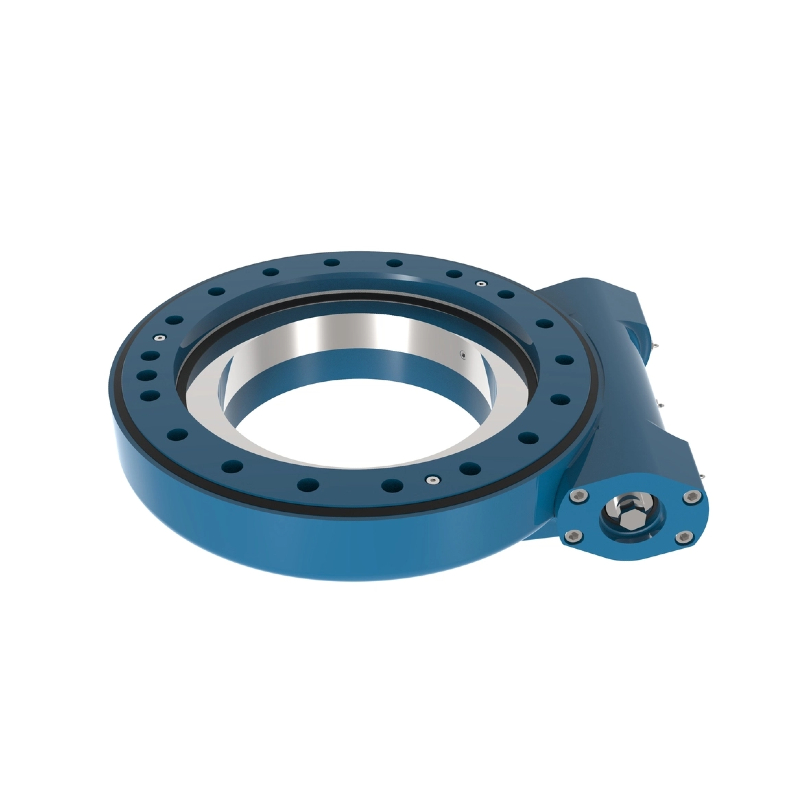

Che cosa è un riduttore di rotazione a vite senza fine?

Un riduttore a vite senza fine è un meccanismo di rotazione integrato e robusto, progettato per trasmettere coppie elevate e gestire carichi multidirezionali considerevoli. Il sistema si basa su un principio di propulsione assiale a vite senza fine: un albero a vite senza fine, avvolgente o standard, ingrana con i denti esterni o interni di una robusta corona di rotazione. Trasferendo la potenza di rotazione attraverso assi perpendicolari, funge da riduttore di velocità compatto e da unità portante, in grado di sostituire i tradizionali riduttori multicomponente.

Caratteristiche principali del sistema di rotazione a vite senza fine

• Geometria dell'asse perpendicolareL'asse di azionamento in uscita è orientato a 90 gradi rispetto all'albero motore in ingresso, consentendo un ingombro di installazione incredibilmente ridotto e compatto.

• Alloggi robusti e chiusi: L'ingranaggio interno, elemento critico per l'accoppiamento, è completamente protetto all'interno di un alloggiamento sigillato in ghisa o ghisa sferoidale, impedendo l'ingresso di polvere, umidità e detriti industriali, pur mantenendo la lubrificazione.

• Capacità di carico multiplaGrazie all'integrazione di una ruota dentata ad alte prestazioni, l'azionamento è in grado di gestire simultaneamente forze assiali, forze radiali e carichi di ribaltamento elevati.

• Controllo di precisione del gioco meccanicoProgettato con tolleranze di accoppiamento degli ingranaggi ottimizzate per garantire un gioco minimo, offrendo un'elevata precisione di ripetibilità e un movimento rotatorio fluido.

Principali tipologie di ingranaggi a vite senza fine per la rotazione

• Riduttori a vite senza fine (standard): Dotato di un singolo albero a vite senza fine che si innesta sulla ghiera di rotazione. Ideale per operazioni industriali standard economiche che richiedono una coppia di rotazione affidabile e velocità costanti.

• Riduttori a doppia vite senza fineUtilizza due alberi a vite senza fine che agiscono simultaneamente sulla stessa corona di rotazione. Questa configurazione raddoppia la coppia erogata e aumenta notevolmente la capacità di carico a parità di ingombro, rendendola perfetta per ambienti ad alta coppia.

• Dibattiti tra case aperte e case chiuse: I modelli chiusi sono standard per ambienti esterni o stabilimenti industriali con condizioni difficili, dove è obbligatoria la massima tenuta ambientale.

  I modelli aperti vengono scelti per installazioni protette dove si preferiscono la manutenzione manuale di routine e l'ispezione visiva.

Come funziona un riduttore di rotazione a vite senza fine?

Un riduttore a vite senza fine funziona convertendo un ingresso rotazionale ad alta velocità e bassa coppia (solitamente proveniente da un motore elettrico o idraulico) in un'uscita rotazionale ad alta coppia e bassa velocità, fungendo al contempo da cuscinetto strutturale per carichi pesanti.

Ecco una descrizione dettagliata del processo meccanico di funzionamento, passo dopo passo:

1. Alimentazione tramite l'albero a vite senza fine

Il processo inizia quando un motore esterno fa ruotare l'albero a vite senza fine (che ha l'aspetto di una vite con filettatura elicoidale). Questo albero è montato orizzontalmente rispetto al piano di rotazione principale, il che significa che l'asse di ingresso è perpendicolare (90°) all'asse di uscita finale.

2. Innesto degli ingranaggi avvolgenti

Quando l'albero a vite senza fine ruota, le sue filettature si ingranano con i denti della grande corona dentata. Nei riduttori di alta qualità, si utilizza un design a vite senza fine avvolgente, ovvero l'albero a vite senza fine ha una forma a clessidra che si incurva attorno alla ruota dentata circolare. Ciò consente a più denti dell'ingranaggio di ingranare contemporaneamente, distribuendo uniformemente carichi elevati e prevenendo la rottura dei denti.

3. Trasferimento assiale-rotazionale (riduzione della velocità)

Poiché l'albero a vite senza fine agisce come una vite continua, una rotazione completa dell'albero fa avanzare la grande corona dentata di uno o due denti. Questo crea un enorme rapporto di riduzione (spesso compreso tra 30:1 e 150:1). Man mano che la velocità diminuisce drasticamente, la coppia di rotazione si moltiplica esponenzialmente, fornendo alla trasmissione l'immensa potenza necessaria per far ruotare macchinari pesanti.

4. Gestione di carichi multipli simultanei

Mentre gli ingranaggi interni ruotano, il robusto gruppo di cuscinetti integrato ne sostiene il peso. L'anello esterno o interno del sistema di azionamento è imbullonato a una base fissa, mentre l'altro anello è imbullonato al carico mobile (come un pannello solare o la torretta di una gru). Le sfere o i rulli interni al cuscinetto consentono una rotazione fluida assorbendo contemporaneamente tre forze distinte:

• Carichi assiali (peso verticale)

• Carichi radiali (forze laterali)

• Momenti di ribaltamento (la forza di leva che cerca di ribaltare il sistema)

Il fenomeno dell'autobloccaggio

Una delle caratteristiche operative più peculiari di un sistema di rotazione a vite senza fine è la sua capacità di autobloccaggio in retromarcia.

Poiché l'angolo di attrito tra la filettatura della vite senza fine e i denti dell'ingranaggio è molto acuto, la vite senza fine può facilmente azionare l'ingranaggio. Tuttavia, l'ingranaggio non può azionare in senso inverso la vite senza fine. Se una forza esterna (come una forte raffica di vento che colpisce un pannello solare) tenta di forzare la rotazione del carico utile, gli ingranaggi si bloccano meccanicamente l'uno contro l'altro. Questo fornisce un meccanismo di frenatura di sicurezza intrinseco senza bisogno di alimentazione esterna o sistemi di frenatura secondari.

Vantaggi tecnici della trasmissione a vite senza fine

• Eccezionale sistema di sicurezza autobloccante in retromarciaLa fisica meccanica intrinseca dell'ingranaggio a vite senza fine consente all'ingresso di azionare l'uscita, ma impedisce che l'uscita inverta la rotazione dell'ingresso. Ciò garantisce la massima sicurezza operativa bloccando saldamente il carico utile in posizione in caso di interruzione dell'alimentazione, prevenendo pericolosi slittamenti a vuoto sotto carichi elevati.

• Elevata densità di coppiaOffre un'enorme potenza di rotazione e rapporti di riduzione elevati in un ingombro ottimizzato e compatto, eliminando la necessità di ingombranti ingranaggi esterni.

• Integrazione plug-and-playFornito come unità completamente assemblata e pre-lubrificata. Ciò riduce drasticamente le ore di progettazione, semplifica le catene di approvvigionamento e accelera i tempi di assemblaggio sulla linea di produzione.

• Manutenzione ridotta e lunga durata.La combinazione di profili dentati specializzati, viti senza fine in acciaio temprato e meccanismi di tenuta durevoli garantisce un'usura minima, una ritenzione del grasso a lungo termine e un basso costo totale di proprietà.

Applicazioni della trasmissione a vite senza fine

• Sistemi di inseguimento solare

  In qualità di componente rotante centrale, i sistemi di rotazione orientabile (slew drive) fanno ruotare con precisione i pannelli fotovoltaici, sia a singolo che a doppio asse, per seguire la traiettoria del sole, massimizzando significativamente la cattura dell'energia solare e l'efficienza complessiva.

• Macchinari mobili per l'edilizia

  Ampiamente integrato nei meccanismi di rotazione degli escavatori, nelle piattaforme aeree, nelle piattaforme di lavoro aeree e nelle gru di servizio montate su camion, per fornire un posizionamento angolare fluido e un supporto di carico elevato per macchinari pesanti.

• IOAutomazione industriale e robotica

  Utilizzato nelle linee di assemblaggio automatizzate in fabbrica, nei giunti dei bracci robotici per impieghi gravosi e nelle tavole rotanti di precisione, dove sono indispensabili una coppia elevata e un'alta precisione di posizionamento in uno spazio compatto.

• Gru di servizio e attrezzature di sollevamento

  Grazie alle loro eccezionali prestazioni di sicurezza con autobloccaggio in retromarcia, questi azionamenti sono fondamentali per le torrette rotanti di gru, paranchi e sollevatori per la movimentazione dei materiali, impedendo pericolose rotazioni a vuoto in presenza di vento forte o carichi decentrati.

• Energia pulita ed energia eolica

  Utilizzato nei sistemi di imbardata e nei meccanismi di controllo del passo delle pale delle turbine eoliche, contribuisce a far ruotare in modo sicuro e affidabile la navicella delle turbine di grandi dimensioni, orientandola direttamente verso il vento per una produzione di energia ottimale.

• Sistemi di posizionamento satellitare e di antenna

  Progettato per controllare il posizionamento in azimut ed elevazione di antenne paraboliche per comunicazioni satellitari, stazioni radar e antenne di telemetria, garantendo un allineamento stabile e senza slittamenti anche in condizioni meteorologiche estreme.

Come scegliere un riduttore di rotazione con vite senza fine?

Nella scelta del sistema di rotazione a vite senza fine ideale, i team di progettazione e approvvigionamento dovrebbero valutare le seguenti cinque dimensioni fondamentali:

Requisiti di carico

Un sistema di rotazione assiale è tipicamente soggetto a forze provenienti da più direzioni contemporaneamente. È necessario valutare:

• Carico assiale: la forza di gravità o di spinta verticale che agisce perpendicolarmente alla superficie di montaggio dell'azionamento (ad esempio, il peso proprio dell'apparecchiatura).

• Carico radiale: la forza di trazione orizzontale o laterale che agisce parallelamente alla superficie di montaggio dell'azionamento (ad esempio, vento laterale o forze di spinta).

• Momento ribaltante: la coppia ribaltante generata quando un carico utile è a sbalzo verso l'esterno, agendo come una leva che cerca di capovolgere l'unità.

  Regola di selezione: considerare sempre sia i limiti statici (quando il veicolo è fermo o parcheggiato) sia le forze dinamiche (durante la rotazione attiva) per garantire che le curve di carico del modello soddisfino i margini di sicurezza dell'applicazione.

Velocità ed efficienza

• Velocità e ciclo di lavoro: i riduttori a vite senza fine sono progettati per applicazioni a bassa velocità e coppia elevata. È importante stabilire se il sistema funziona in modo intermittente (ad esempio, regolazioni di inseguimento solare) o continuo (ad esempio, linee di automazione) in modo da poter utilizzare i lubrificanti e i materiali antiusura più adatti.

• Requisiti di sicurezza per l'autobloccaggio: Determinare se il sistema richiede prestazioni di sicurezza eccezionali per l'autobloccaggio in retromarcia. Se l'applicazione impone che il carico utile si blocchi istantaneamente in posizione all'arresto del motore per impedire una pericolosa retromarcia senza alimentazione, è obbligatoria una configurazione con ingranaggio a vite senza fine autobloccante.

Precisione e gioco

• Controllo del gioco: a seconda della precisione di rotazione richiesta, selezionare un'unità con gioco standard, a basso gioco o di precisione.

• Precisione di posizionamento: gli azionamenti ad alta precisione garantiscono un gioco rotazionale minimo, essenziale per applicazioni di allineamento critiche come il posizionamento radar e le articolazioni dei bracci robotici.

Ambiente e spazio

• Alloggiamento chiuso: se l'apparecchiatura opera all'aperto, in ambienti con elevata presenza di polvere (come miniere o cantieri edili) o in condizioni di umidità, scegli un alloggiamento completamente chiuso con un elevato grado di protezione contro l'ingresso di agenti contaminanti e per trattenere il grasso.

• Alloggiamento aperto: se l'unità è installata all'interno di un ambiente industriale pulito e protetto, dove si preferisce l'ispezione visiva delle apparecchiature e la manutenzione manuale di routine è semplice, è possibile utilizzare una struttura aperta.

• Ottimizzazione dello spazio: la geometria perpendicolare del design a vite senza fine consente un ingombro di installazione incredibilmente compatto, rendendolo ideale per applicazioni con rigide limitazioni di spazio.

Materiali e costi

• Resistenza alla corrosione: per ambienti marini, regioni costiere o impianti di lavorazione chimica, specificare trattamenti superficiali specializzati come verniciatura personalizzata, zincatura o componenti in acciaio inossidabile per prolungare la durata di servizio.

• Efficienza dei costi: la scelta di un riduttore di rotazione integrato e pronto per l'installazione elimina la necessità di riduttori complessi e multicomponente, riducendo significativamente le ore di progettazione iniziale, semplificando le catene di fornitura e diminuendo i costi di manutenzione a lungo termine.

Manuale di installazione e funzionamento del riduttore di rotazione a vite senza fine

Avviso importante: leggere attentamente questo manuale prima di installare o utilizzare il riduttore a vite senza fine. Contiene informazioni vitali sulla sicurezza e sul funzionamento. L'installazione deve essere eseguita da tecnici certificati.

1. Trasporto, movimentazione e stoccaggio

Trasporto e movimentazione: Trasportare nell'imballaggio originale con le etichette di orientamento rivolte verso l'alto. Utilizzare attrezzature di sollevamento certificate con almeno 4 punti di ancoraggio. Non sollevare mai utilizzando alberi motore o componenti esterni. Mantenere la temperatura ambiente tra -20 °C e 50 °C durante il trasporto.

Istruzioni per la conservazione: Si consiglia la conservazione in ambienti interni a temperatura e umidità controllate. L'umidità relativa non deve superare il 70%. In caso di conservazione prolungata, ruotare l'unità di 90° ogni 3 mesi. Il rivestimento protettivo è efficace per 12 mesi se la confezione non è stata aperta.

2. Preinstallazione e specifiche dei dispositivi di fissaggio

Lista di controllo e preparazione della superficie: Verificare che il modello dell'unità corrisponda alle specifiche e ispezionare per eventuali danni dovuti al trasporto. Confermare che tutte le superfici di montaggio rientrino in una tolleranza di planarità di 0,1 mm. Sgrassare con alcol isopropilico e rimuovere l'ossidazione. Applicare un sottile strato di pasta antigrippaggio a base di nichel.

Specifiche dei dispositivi di fissaggio: Serie di filettatura metrica a passo grosso (conforme alla norma ISO 898-1). Classe di resistenza minima 10.9 per tutti i collegamenti strutturali. Impegno della filettatura = 1,5 × diametro nominale (minimo). Controdadi autobloccanti a coppia prevalente richiesti per tutte le applicazioni verticali.

Coppie di serraggio consigliate per l'installazione (a secco)

Schema di serraggio: Seguire la sequenza incrociata partendo dai bulloni centrali e procedendo verso l'esterno.

3. Programma di lubrificazione e manutenzione

Requisiti di lubrificazione: l'ingranaggio primario utilizza Mobil SHC 460 (o un lubrificante sintetico equivalente). I cuscinetti utilizzano Kluber Staburags NBU 30/600. Le guarnizioni utilizzano pasta siliconica Molykote 111. Il riempimento della camera degli ingranaggi è pari all'80% del volume libero; le cavità dei cuscinetti hanno un rapporto di riempimento del 30-40%.

Programma di manutenzione (condizioni operative standard)

In condizioni di servizio gravose (funzionamento continuo >16 ore/giorno, elevati carichi d'urto o ambienti marini), ridurre tutti gli intervalli del 50%.

4. Linee guida operative e protocolli di sicurezza

Procedura di rodaggio (prime 100 ore): limitare il carico al 50% del carico nominale. Eseguire una rotazione completa ogni 2 ore. Monitorare la temperatura (temperatura superficiale ≤85 °C). Controllare la lubrificazione dopo le prime 24 ore.

Guida alla risoluzione dei problemi

Protocolli e avvertenze di sicurezza

• ⚠️ Le procedure di blocco/etichettatura sono obbligatorie per la manutenzione.

• ⚠️ Dispositivi di protezione individuale richiesti: guanti antitaglio, occhiali di sicurezza, scarpe antinfortunistiche con puntale in acciaio.

• ⚠️ Non superare mai i parametri massimi nominali: 120% della coppia di picco (intermittente), 100% della coppia continua, velocità di ingresso massima 15 giri/min.

Non riuscite a trovare un sistema di rotazione adatto alle vostre esigenze? Il nostro team di ingegneri può progettare un sistema di rotazione personalizzato per la vostra applicazione. Per maggiori informazioni sui nostri prodotti, inclusi i prezzi dei sistemi di rotazione, richiedete un preventivo o contattateci direttamente.
