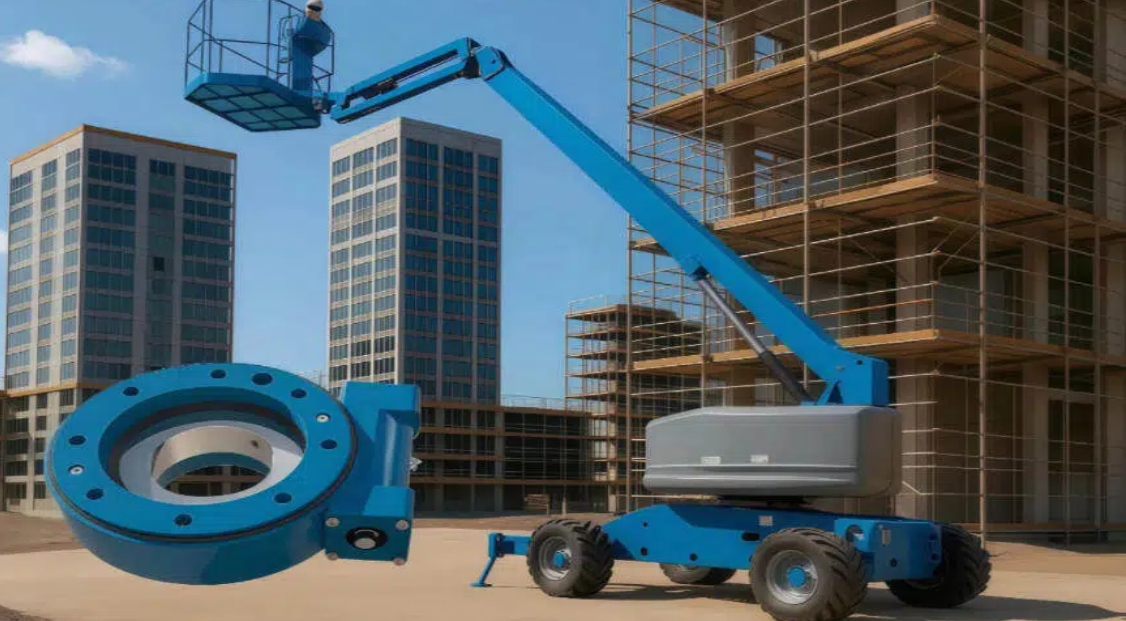

Azionamenti di rotazione per piattaforme aeree

In qualità di produttore professionale di azionamenti di rotazione, LyraDrive si dedica a fornire soluzioni ad alte prestazioni per applicazioni di piattaforme aeree.La nostra gamma di prodotti comprende un'ampia selezione di azionamenti di rotazione standard in diverse dimensioni e configurazioni. Per i clienti con esigenze particolari, offriamo anche soluzioni completamente personalizzate, progettate per adattarsi al design specifico della vostra macchina e alle vostre esigenze operative.

Che cos'è un sistema di rotazione in una piattaforma elevatrice?

UNunità di rotazioneÈ il meccanismo di rotazione essenziale di un sollevatore, spesso chiamato "punto di svolta". Si tratta di un sistema compatto e integrato che consente la rotazione fluida e controllata a 360 gradi del braccio e della piattaforma di lavoro. Ciò consente agli operatori di posizionare con precisione se stessi e i propri attrezzi attorno agli ostacoli senza dover spostare l'intera macchina.

Consideratelo il "perno intelligente" al centro della mobilità del sollevatore. Convertendo in modo efficiente la potenza del motore elettrico in una precisa forza di rotazione, il riduttore di rotazione fornisce sia la robustezza necessaria per la stabilità che la precisione necessaria per un posizionamento preciso. Il suo design robusto e sigillato garantisce prestazioni affidabili anche in condizioni di lavoro impegnative, mentre le funzioni di sicurezza come la frenata automatica impediscono movimenti involontari.

In parole povere, la trasmissione di rotazione è ciò che rende un moderno sollevatore versatile, efficiente e sicuro, trasformandolo da un semplice dispositivo di sollevamento in una piattaforma di lavoro aerea completamente manovrabile.

Come funziona un sistema di rotazione per sollevatori manuali?

Un sistema di rotazione per elevatori funziona convertendo una piccola forza in ingresso in un movimento rotatorio potente e controllato. Ecco il semplice processo:

• Potenza assorbita:Un motore elettrico o idraulico fornisce la forza di rotazione iniziale.

• Moltiplicazione della coppia:Questa forza entra in un sistema di ingranaggi integrato (come una vite senza fine o un ingranaggio planetario). Gli ingranaggi aumentano significativamente la coppia (potenza di rotazione) riducendo al contempo la velocità, consentendo alla trasmissione di spostare carichi pesanti senza problemi.

• Uscita di rotazione:La coppia amplificata viene trasferita a un cuscinetto di rotazione integrato di grandi dimensioni. Questo cuscinetto collega la struttura superiore rotante (il braccio) al telaio fisso, consentendo all'intera piattaforma di ruotare.

• Precisione e sicurezza:Il sistema garantisce una rotazione precisa e regolabile. Quando il motore si arresta, il meccanismo di ingranaggi si blocca spesso automaticamente, mantenendo la piattaforma saldamente in posizione senza spostamenti.

In breve, il sistema di rotazione è un amplificatore di potenza e un controller di movimento in un unico pacchetto compatto, che trasforma la potenza del motore nella rotazione stabile e sicura essenziale per il lavoro aereo.

Componenti chiave e struttura di un'unità di rotazione

Gruppo cuscinetto di rotazione:

Il componente di base è costituito da un anello in acciaio forgiato di grande diametro (tipicamente 400-1.200 mm di diametro) con dentatura lavorata con precisione lungo la circonferenza esterna o interna. I cuscinetti moderni utilizzano sfere a quattro punti di contatto o configurazioni a rulli incrociati, in grado di supportare simultaneamente carichi assiali superiori a 50 kN, carichi radiali superiori a 30 kN e momenti di ribaltamento superiori a 100 kN·m. Le versioni Premium incorporano piste di rotolamento temprate a induzione con durezza superficiale che raggiunge i 58-62 HRC, aumentando notevolmente la durata a fatica fino a oltre 100.000 cicli operativi al massimo carico.

Sistema di riduzione degli ingranaggi:

Le applicazioni dei sollevatori per persone sono dominate da due configurazioni principali:

• Sistemi a vite senza fineUtilizzano una vite senza fine in acciaio temprato (tipicamente 40-65 HRC) che aziona una ruota elicoidale in bronzo fosforoso o acciaio cementato. Questa soluzione garantisce caratteristiche di autobloccaggio naturale con un'efficienza dell'85-92% e un'eccezionale resistenza ai carichi d'urto.

• Sistemi di ingranaggi epicicloidaliUtilizzano più ingranaggi planetari che distribuiscono il carico su tre o quattro punti di contatto, raggiungendo efficienze del 94-97% con una maggiore densità di potenza. Molti progetti moderni combinano entrambe le tecnologie in configurazioni ibride.

Alloggiamento ed elementi strutturali:

Realizzato in ghisa ad alta resistenza o in acciaio saldato, l'alloggiamento offre superfici di montaggio allineate con precisione con tolleranze di planarità inferiori a 0,1 mm. La tenuta critica incorpora più strati di protezione, tra cui guarnizioni a labbro primarie con barriere antipolvere, passaggi a labirinto e, in alcune applicazioni, sistemi di spurgo ad aria compressa. Le configurazioni delle flange di montaggio aderiscono a modelli standardizzati (SAE, DIN o ISO) con diametri del cerchio dei bulloni lavorati con precisione con una tolleranza di posizione di 0,05 mm.

Sistemi di lubrificazione e raffreddamento:

Gli azionamenti avanzati integrano una lubrificazione permanente con grassi sintetici appositamente formulati contenenti additivi lubrificanti solidi (MOS₂, grafite). Alcuni modelli ad alte prestazioni sono dotati di gestione termica integrata tramite alette di raffreddamento, alloggiamenti con design termoconduttivo o persino canali di raffreddamento a liquido per applicazioni estreme.

Caratteristiche di progettazione dei riduttori di rotazione Manlift

Ottimizzazione della capacità di carico:

I moderni sistemi di rotazione impiegano sofisticate analisi agli elementi finiti (FEA) durante le fasi di progettazione per ottimizzare la distribuzione dei materiali. Questo approccio computazionale consente agli ingegneri di ottenere rapporti resistenza/peso fino al 40% migliori rispetto ai progetti della generazione precedente, mantenendo al contempo fattori di sicurezza pari o superiori a 4:1 contro il cedimento definitivo. I calcoli del carico dinamico tengono conto non solo dei pesi statici della piattaforma, ma anche delle forze inerziali derivanti da arresti/avviamenti improvvisi, del carico del vento fino a 120 km/h e delle sollecitazioni indotte dalle vibrazioni dovute al funzionamento su terreni accidentati.

Sistemi di protezione ambientale:

I convertitori di frequenza Premium sono dotati di sistemi di protezione completi, a partire da guarnizioni a triplo labbro integrate da valvole di sfiato idrofobiche che impediscono l'ingresso di umidità consentendo al contempo l'equalizzazione della pressione. I trattamenti superficiali includono una protezione anticorrosione multistrato che combina la galvanizzazione zinco-nichel (8-12 μm) con rivestimenti in polvere epossidica-poliestere (60-80 μm di spessore), testati per resistere a oltre 1.000 ore di esposizione alla nebbia salina senza guasti.

Intelligenza integrata:

I modelli avanzati integrano sensori integrati che monitorano la temperatura (intervallo: da -40 °C a +125 °C), le vibrazioni (frequenze di campionamento fino a 10 kHz) e la posizione di rotazione, con encoder assoluti che forniscono una risoluzione a 17 bit (precisione di 0,0027 °C). Questi dati vengono inseriti in algoritmi di manutenzione predittiva in grado di prevedere gli intervalli di manutenzione necessari con un livello di confidenza del 95%, basandosi su modelli di utilizzo effettivi anziché su programmi orari fissi.

Tabella di confronto delle prestazioni: unità di rotazione standard e premium

Vantaggi dell'utilizzo di riduttori di rotazione nei montacarichi

Efficienza di spazio e peso:

Il design integrato "tutto in uno" riduce in genere l'ingombro del meccanismo di rotazione del 35-45% rispetto ai sistemi basati su componenti, riducendo al contempo il peso del 25-30%. Questa riduzione di peso si traduce direttamente in una maggiore capacità di carico utile o in una maggiore autonomia della batteria nei sollevatori elettrici. L'ingombro compatto consente una progettazione più flessibile della macchina, consentendo un baricentro complessivo più basso per una maggiore stabilità.

Caratteristiche di sicurezza migliorate:

Oltre al semplice sistema di bloccaggio meccanico, i moderni riduttori di rotazione integrano molteplici sistemi di sicurezza ridondanti. Tra questi, il sistema di trasporto del carico a doppio percorso (in cui i componenti critici sono progettati per condividere il carico in caso di guasto di un elemento), sistemi di frenatura di emergenza che si attivano automaticamente in caso di perdita di pressione idraulica o guasto elettrico, e sistemi resistenti alla fatica che prevengono guasti catastrofici attraverso modalità di degradazione controllate. Il controllo di precisione del movimento (con ripetibilità entro ±0,1°) riduce significativamente l'affaticamento dell'operatore e migliora la precisione di posizionamento in prossimità di ostacoli.

Benefici relativi al costo totale di proprietà:

Sebbene i costi di acquisizione iniziali possano essere superiori del 15-25% rispetto ai sistemi a componenti assemblati, i risparmi sui costi di esercizio sono sostanziali. La riduzione dei requisiti di manutenzione (in genere il 60% in meno di ore di servizio su 10.000 ore di esercizio), la maggiore durata dei componenti (da 2 a 3 volte maggiore per cuscinetti e ingranaggi) e i tempi di fermo ridotti al minimo contribuiscono a ridurre del 40-50% il costo totale di proprietà nell'arco di un ciclo di vita dell'apparecchiatura di sette anni.

Miglioramento delle prestazioni:

Le versioni avanzate con azionamento idraulico raggiungono tempi di risposta inferiori a 150 millisecondi dall'input di controllo all'avvio del movimento, con profili di accelerazione che possono essere ottimizzati tramite software per soddisfare i requisiti applicativi specifici. Questa reattività migliora la produttività riducendo i tempi di ciclo durante le attività di posizionamento ripetitive.

Applicazioni comuni dei riduttori di rotazione nei montacarichi

I riduttori di rotazione costituiscono il nucleo rotazionale essenziale delle piattaforme aeree, consentendo un posizionamento preciso a 360 gradi in diversi ambienti di lavoro. Sebbene la funzione di base sia costante, applicazioni specifiche richiedono caratteristiche prestazionali personalizzate. Ecco quattro aree applicative chiave in cui i riduttori di rotazione si rivelano indispensabili:

1. Lavori di costruzione e di facciata degli edifici
   Nei cantieri edili e negli esterni degli edifici, i riduttori di rotazione offrono la manovrabilità necessaria per muoversi all'interno di strutture complesse. Le piattaforme aeree articolate utilizzano più riduttori di rotazione in punti di articolazione per "piegarsi" attorno agli ostacoli, superando parapetti o angoli stretti. La rotazione fluida e controllata consente un posizionamento preciso durante l'installazione di finestre, rivestimenti o riparazioni in quota, sostituendo la necessità di ponteggi in molte applicazioni.

2. Manutenzione degli impianti industriali
   All'interno di fabbriche, impianti e magazzini, i vincoli di spazio e le attrezzature sensibili richiedono un controllo eccezionale. I riduttori di rotazione consentono agli operatori di ruotare le piattaforme in modo fluido attorno alle colonne, sotto le tubazioni e tra i macchinari, senza doverle riposizionare in modo disordinato. Questa precisione è fondamentale per la manutenzione di sistemi sospesi come illuminazione, nastri trasportatori e sistemi HVAC, dove stabilità e posizionamento accurato prevengono danni alle attrezzature sottostanti.

3. Servizi di telecomunicazione e di pubblica utilità
   Questo settore presenta alcune delle condizioni più impegnative per i riduttori di rotazione. Quando si opera su torri cellulari o linee elettriche alla massima estensione del braccio, i riduttori devono garantire una stabilità costante nonostante i carichi del vento e i bracci a momento elevato. I sollevatori dielettrici specializzati utilizzati per lavori sotto tensione richiedono riduttori che mantengano l'integrità dell'isolamento elettrico, garantendo al contempo una rotazione affidabile in prossimità di apparecchiature ad alta tensione.

4. Operazioni di aviazione e logistica
   Negli aeroporti e negli hub marittimi, i montacarichi richiedono precisione e durata. La manutenzione degli aeromobili richiede una rotazione eccezionalmente fluida per posizionare tecnici e utensili senza rischiare il contatto con le superfici preziose degli aeromobili. Negli ambienti portuali, le trasmissioni devono resistere a condizioni corrosive, consentendo al contempo un accesso efficiente alle stive e ai container per ispezioni e riparazioni.

In queste diverse applicazioni, il filo conduttore è la necessità di una rotazione affidabile e controllata che traduca le capacità della macchina in un accesso pratico e sicuro. Il giusto riduttore di rotazione trasforma un sollevatore da un semplice dispositivo di sollevamento in uno strumento di posizionamento di precisione, studiato su misura per le sfide specifiche del settore.

Come scegliere il giusto riduttore di rotazione per il tuo sollevatore manuale

La scelta del sistema di rotazione più adatto per la vostra piattaforma elevatrice è una decisione cruciale che incide direttamente sulla sicurezza, sulle prestazioni e sull'affidabilità dell'attrezzatura.

Inizia delineando chiaramente l'ambiente di lavoro e le esigenze che dovrà affrontare il tuo azionamento di rotazione:

• Profilo di carico:Non bisogna considerare solo la capacità nominale della piattaforma, ma anche il carico totale combinato nelle condizioni più gravose. Questo include il peso della piattaforma stessa, il peso massimo del personale e dei materiali, gli attrezzi e il momento dinamico generato dalla completa estensione del braccio e da forti venti (secondo le norme di progettazione). In parole semplici, bisogna valutare la resistenza che il sistema di azionamento deve superare quando solleva il peso massimo alla massima estensione.

• Ciclo di lavoro:L'attrezzatura verrà utilizzata occasionalmente o sarà soggetta a un utilizzo intensivo e a frequenti rotazioni giornaliere? Questo determina la classe di durabilità richiesta. Ad esempio, le attrezzature a noleggio o le unità utilizzate per la manutenzione continua dei ponti necessitano di una progettazione più robusta e di un margine di sicurezza maggiore rispetto a una piattaforma elevatrice utilizzata occasionalmente all'interno di una fabbrica.

• Requisiti di movimento:Qual è la velocità di rotazione necessaria? È fondamentale un posizionamento preciso e lento, oppure è più importante un rapido ritorno all'area di lavoro? Inoltre, quale livello di precisione è richiesto per l'arresto e il posizionamento? Questi fattori influenzano la scelta del rapporto di trasmissione, la precisione del controllo e il tipo di motore.

• Coppia (la specifica critica):Questa è la specifica più importante. Il momento di carico totale calcolato deve essere inferiore alla coppia nominale di uscita dell'azionamento, con un margine di sicurezza sostanziale (in genere si consiglia un margine del 25-50% o superiore). Non accontentatevi di un margine sufficiente. Un margine adeguato protegge da carichi d'urto, usura e sovraccarichi imprevisti, garantendo un'affidabilità a lungo termine.

• Equilibrio tra velocità e precisione:In generale, velocità di rotazione più elevate possono ridurre la coppia disponibile, mentre una maggiore precisione di posizionamento (minore gioco) comporta spesso costi di produzione più elevati. È necessario trovare il giusto equilibrio tra efficienza operativa e precisione di controllo per la propria specifica applicazione.

• Compatibilità ambientale:In quale ambiente opererà l'unità? Interno/Pulito: un grado di protezione IP inferiore potrebbe essere sufficiente. Esterno, polveroso/piovoso: è essenziale un'unità con un grado di protezione IP elevato (IP65 o superiore). L'integrità della tenuta è fondamentale. Sostanze corrosive o temperature estreme: prestare attenzione alla resistenza alla corrosione del materiale e all'intervallo di temperatura del lubrificante.

• Corrispondenza della fonte di alimentazione:La tua macchina è idraulica o elettrica? Assicurati che i requisiti di ingresso dell'azionamento (portata/pressione per i motori idraulici; tensione/potenza/segnale di controllo per i motori elettrici) siano pienamente compatibili con il sistema della tua macchina.

• Interfaccia meccanica:Le dimensioni della flangia di montaggio, la disposizione dei bulloni e il collegamento dell'albero dell'azionamento corrispondono ai disegni di progetto della vostra apparecchiatura? Confermarlo in anticipo evita modifiche sostanziali durante l'installazione.

• Vincoli di spazio:Le dimensioni fisiche e il peso dell'unità saranno compatibili con lo spazio previsto nel progetto della macchina? Un design compatto può essere fondamentale.

• Affidabilità:Un'unità di alta qualità con un basso tasso di guasti riduce al minimo i costosi tempi di inattività imprevisti.

• Intervalli di funzionamento e manutenzione:Il sistema di azionamento è progettato per facilitare l'ispezione e la lubrificazione? Quali sono gli intervalli di manutenzione consigliati? Un sistema di azionamento ben progettato e con tenuta affidabile può prolungare significativamente i periodi di manutenzione, riducendo i costi di manodopera e materiali a lungo termine.

• Efficienza energetica:Un sistema di propulsione efficiente (soprattutto elettrico) può portare a un notevole risparmio energetico nel corso della sua vita utile.

• Assistenza e disponibilità dei ricambi:Il fornitore è in grado di fornire un supporto tecnico tempestivo? I pezzi di ricambio sono facilmente reperibili? Questo è fondamentale per garantire la continuità operativa.

• Competenza comprovata:Il fornitore è specializzato in tecnologie di rotazione? Ha una comprovata esperienza con applicazioni simili di sollevatori per persone? L'esperienza gli consente di prevedere potenziali problemi e offrire soluzioni comprovate.

• Capacità di personalizzazione:I prodotti standard potrebbero non essere perfettamente adatti. Un buon fornitore dovrebbe offrire opzioni di personalizzazione ragionevoli per dimensioni, coppia, velocità, grado di protezione e interfacce di montaggio, in base alle vostre esigenze specifiche.

• Garanzia di qualità:È fondamentale comprendere i processi produttivi, i sistemi di controllo qualità e gli standard di collaudo del fornitore. Ciò ha un impatto diretto sulle prestazioni e sulla durata del prodotto.

• Assistenza clienti:Il fornitore è disponibile e in grado di fornire supporto professionale durante l'intero processo, dalla consulenza sulla scelta e la guida all'installazione fino al servizio post-vendita.

Considerazioni sulla manutenzione e migliori pratiche

Programma di manutenzione preventiva:

• Controlli giornalieri/pre-operatori:Ispezione visiva per individuare perdite, documentazione di rumori anomali, verifica della coppia di serraggio dei bulloni di fissaggio (utilizzando chiavi dinamometriche calibrate con una precisione di ±3%).

• Manutenzione di 250 ore:Controllo del livello di lubrificazione, valutazione delle condizioni delle guarnizioni, verifica dei collegamenti elettrici di base

• Servizio di manutenzione delle 1.000 ore:Sostituzione completa del lubrificante (volume in genere da 1,5 a 4,0 litri a seconda delle dimensioni), ispezione accurata delle guarnizioni, serraggio dei bulloni secondo le specifiche, misurazione del gioco degli ingranaggi.

• Manutenzione di 2.000 ore:Ispezione completa dello smontaggio, esame delle piste di rotolamento dei cuscinetti, analisi del modello di usura dei denti degli ingranaggi, sostituzione di tutte le guarnizioni indipendentemente dalle loro condizioni

Tecniche avanzate di monitoraggio delle condizioni:

• Analisi delle vibrazioni:Spettri di riferimento stabiliti durante la fase di messa in servizio, con misurazioni comparative mensili che rilevano cambiamenti anche minimi, pari a un aumento della velocità di 0,5 mm/s.

• Ispezione termografica:L'imaging a infrarossi regolare identifica differenze di temperatura superiori a 15 °C rispetto alla temperatura ambiente come indicatori di allarme

• Programma di analisi del petrolio:Per le trasmissioni con lubrificazione a olio, campionamento trimestrale per rilevare la contaminazione da particolato (> ISO 4406 18/16/13), il contenuto di umidità (>500 ppm) e l'esaurimento degli additivi.

Migliori pratiche di lubrificazione:

Utilizzare sempre lubrificanti specificati dal produttore con gradazioni di consistenza NLGI appropriate (tipicamente 1-2 per i cuscinetti, 00-0 per gli ingranaggi in climi freddi). Le quantità di applicazione devono seguire le linee guida specifiche: un riempimento insufficiente accelera l'usura, mentre un riempimento eccessivo causa accumulo di calore e danni alle guarnizioni. È richiesta particolare attenzione per applicazioni a temperature estreme: grassi sintetici a base di PAO per alte temperature (da -30 °C a +180 °C), grassi al litio complesso per intervalli standard (da -20 °C a +120 °C).

Conservazione e conservazione:

Per le trasmissioni in magazzino o le macchine fuori servizio per più di 90 giorni, applicare inibitori di corrosione in fase vapore e ruotare gli alberi trimestralmente per ridistribuire i lubrificanti. I controlli ambientali devono mantenere l'umidità inferiore al 50% e la temperatura compresa tra 10 °C e 30 °C.

Risoluzione dei problemi comuni dell'unità di rotazione

Anche le unità di rotazione più affidabili possono occasionalmente richiedere interventi di risoluzione dei problemi. Comprendere i sintomi più comuni e le loro potenziali cause può aiutare gli operatori e il personale addetto alla manutenzione a identificare tempestivamente i problemi e ad adottare le misure appropriate. Di seguito è riportata una guida per diagnosticare e risolvere i problemi più frequenti.

FAQ sui riduttori di rotazione Manlift
