Cuscinetto di rotazione del rimorchio

UNrimorchioè un veicolo non motorizzato trainato per il trasporto di merci o attrezzature. I moderni rimorchi specializzati, utilizzati nella logistica pesante, nell'edilizia e nell'agricoltura, richiedono capacità di rotazione avanzate che i modelli tradizionali non possono fornire.cuscinetto di rotazione del rimorchioRisponde a questa esigenza come perno rotante per impieghi gravosi, consentendo un movimento fluido a 360 gradi tra le sezioni del rimorchio. Che si tratti di assali autosterzanti che migliorano la manovrabilità o di piattaforme rotanti che semplificano il carico, questo componente è essenziale per le moderne attrezzature di trasporto versatili.

ALyraDrive, siamo un produttore professionale focalizzato sucuscinetti volventi, con una vasta esperienza nella produzione di alta qualitàcuscinetti di rotazione del rimorchioper un'ampia gamma di applicazioni di trasporto. Il nostro team di ingegneri collabora direttamente con i clienti per sviluppare soluzioni di rotazione personalizzate che si adattino esattamente ai requisiti dimensionali e di carico, garantendo prestazioni ottimali in condizioni operative reali.

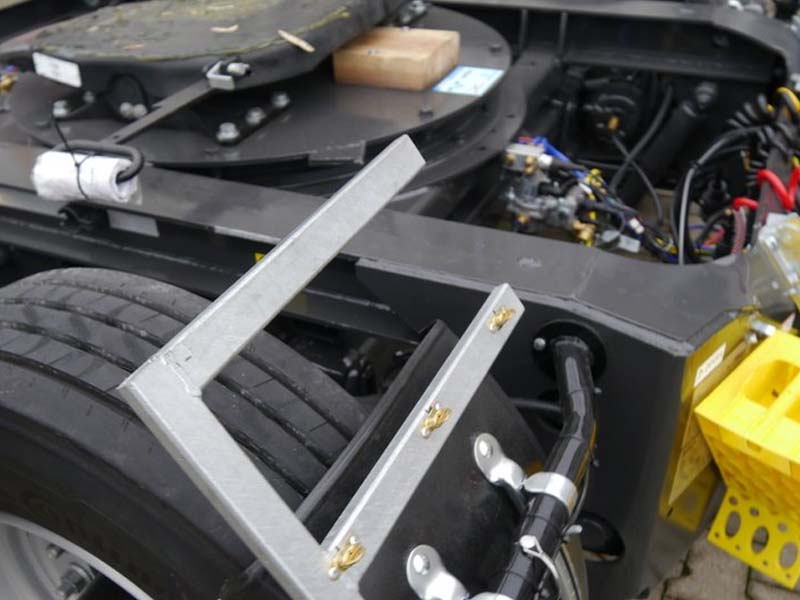

Che cos'è un cuscinetto orientabile per rimorchio?

Un cuscinetto orientabile per rimorchio è un meccanismo di rotazione di precisione che sopporta simultaneamente carichi assiali, radiali e di momento, consentendo al contempo una rotazione controllata. Si tratta essenzialmente di un cuscinetto di grandi dimensioni che collega due componenti strutturali di un rimorchio, consentendo a una parte di ruotare rispetto all'altra.

I componenti principali di un cuscinetto orientabile per rimorchio includono:

Anelli interni ed esterni:Solitamente realizzati in lega di acciaio ad alta resistenza, questi anelli costituiscono la struttura principale e contengono le piste di scorrimento.

• Elementi volventi:Si tratta di sfere o rulli che si trovano all'interno delle piste, facilitando la rotazione regolare e la distribuzione del carico.

• Distanziatori o separatori:Spesso utilizzato per mantenere una spaziatura uniforme tra gli elementi volventi, prevenendo l'attrito e garantendo prestazioni costanti.

• Guarnizioni di tenuta:Guarnizioni protettive che impediscono l'ingresso di contaminanti come polvere, fango e acqua nel cuscinetto, mantenendo al contempo la lubrificazione essenziale.

• Fori di montaggio:I fori preforati negli anelli consentono di fissare saldamente il cuscinetto al telaio del rimorchio e alla sovrastruttura rotante.

La funzione primaria di un cuscinetto di rotazione del rimorchio

Per comprendere la funzione di un cuscinetto orientabile in un rimorchio, immagina la differenza tra un carrello della spesa standard e un carrello speciale utilizzato per spostare mobili pesanti. Le ruote del carrello della spesa si muovono solo in linea retta o girano leggermente, limitandone la manovrabilità. Il carrello per mobili, invece, ha una piastra girevole che permette di ruotare facilmente un divano pesante senza dover cambiare posizione con tutto il corpo.

Un cuscinetto orientabile per rimorchi funziona secondo lo stesso principio, ma su scala molto più grande e robusta. Le sue funzioni principali sono:

• Abilitazione della rotazione:Permette a una parte del rimorchio di girare liberamente e in modo indipendente. Ad esempio, in un assale autosterzante, le ruote possono ruotare per seguire il veicolo trainante in curva, riducendo l'usura degli pneumatici e rendendo possibili curve strette.

• Supporto di carico:Funge da perno centrale che sostiene l'enorme peso del carico e della struttura del rimorchio stesso, trasferendo questo carico in modo fluido dalla parte rotante al telaio fisso.

• Fornire articolazione:Nelle combinazioni multi-rimorchio, i cuscinetti di rotazione fungono da piattaforme girevoli che collegano le singole unità. Ciò consente all'intero autotreno di piegarsi e flettersi, affrontando in sicurezza terreni sconnessi e curve strette.

• Maggiore versatilità:Per i rimorchi ribaltabili o quelli con sovrastrutture rotanti, il cuscinetto orientabile è il componente fondamentale che rende possibile lo scarico o il posizionamento del carico.

Principali tipi di cuscinetti di rotazione del rimorchio

La scelta del tipo corretto di cuscinetto orientabile dipende interamente dai requisiti di carico e dall'applicazione specifica del rimorchio. LyraDrive offre un'ampia gamma di cuscinetti orientabili per soddisfare queste diverse esigenze. Le tipologie principali includono:

• Cuscinetti a sfere a corona singola:Si tratta del tipo più comune, caratterizzato da una singola fila di sfere. È progettato per sopportare carichi assiali, radiali e di momento moderati. Rappresenta una soluzione eccellente ed economica per molte applicazioni standard per rimorchi, come piccole piattaforme girevoli o assi sterzanti.

• Cuscinetti volventi a sfere flangiati:Questi cuscinetti sono dotati di flange integrate sull'anello interno o esterno, semplificando la struttura di montaggio e risparmiando spazio. Sono ideali per applicazioni in cui un design compatto è fondamentale, come nei rimorchi spandiconcime agricoli o nelle macchine edili compatte.

• Cuscinetti volventi a rulli incrociati:Al posto delle sfere, questi cuscinetti utilizzano rulli cilindrici disposti a croce. Questa configurazione offre una maggiore capacità di carico e una maggiore rigidità in una sezione trasversale più piccola. Sono perfetti per applicazioni gravose che richiedono elevata precisione e stabilità, come rimorchi per gru di grandi dimensioni o trasportatori industriali specializzati.

• Cuscinetti a doppia fila di sfere:Dotato di due file di sfere, questo tipo offre una capacità di carico significativamente maggiore e una maggiore resistenza ai momenti di ribaltamento rispetto ai modelli a fila singola. Sono adatti per rimorchi che devono gestire carichi eccentrici o dove è richiesta un'elevata stabilità.

• Cuscinetti volventi a tre file di rulli:Si tratta dei campioni per carichi pesanti nel mondo dei cuscinetti volventi. Sono dotati di tre piste di rotolamento separate per carichi assiali e radiali, ciascuna con la propria fila di rulli. Questa progettazione massimizza la capacità di carico e la durata utile, rendendoli adatti alle applicazioni con rimorchi più grandi e impegnative, come i rimorchi per cantieri navali per carichi pesanti o i grandi trasportatori edili.

Caratteristiche di progettazione dei cuscinetti di rotazione del rimorchio

I cuscinetti orientabili per rimorchi si distinguono dai cuscinetti industriali standard per diverse caratteristiche progettuali chiave che soddisfano le difficili condizioni di trasporto:

• Fori di montaggio integrati:A differenza dei cuscinetti standard che richiedono un accoppiamento a pressione, i cuscinetti volventi presentano fori passanti negli anelli per il fissaggio diretto alla struttura di supporto. Ciò semplifica il montaggio e la sostituzione sul campo.

• Ingranaggi integrati:Molti cuscinetti di rotazione per rimorchi possono essere realizzati con dentatura interna o esterna ricavata direttamente in uno degli anelli. Ciò consente al cuscinetto di funzionare come una piattaforma girevole, azionata attivamente da un pignone collegato a un motore o a un riduttore di rotazione, consentendo la rotazione motorizzata per applicazioni come i bracci rotanti delle gru sui rimorchi.

• Elevata capacità di carico:Sono progettati specificamente per gestire la complessa combinazione di carichi presenti nei rimorchi: il peso del carico (carico assiale), le forze laterali in curva (carico radiale) e la forza di ribaltamento quando un carico viene sollevato o scaricato (carico del momento di ribaltamento).

• Sigillatura robusta:Dato l'ambiente operativo (strade, cantieri edili, aziende agricole), questi cuscinetti sono dotati di guarnizioni robuste per proteggerli da polvere, acqua, fango e sale stradale, garantendone l'affidabilità a lungo termine.

• Protezione dalla corrosione:Gli anelli sono spesso trattati con rivestimenti protettivi come la fosfatazione o la zincatura per resistere alla corrosione, in particolare per i rimorchi utilizzati in ambienti marini o esposti agli agenti atmosferici.

Come funziona un cuscinetto orientabile per rimorchio?

Il funzionamento di un cuscinetto orientabile per rimorchi si basa sul semplice ma efficace principio della rotazione antiattrito. Ecco una spiegazione passo passo:

1. Connessione:L'anello interno del cuscinetto è fissato saldamente al telaio principale del rimorchio (la parte fissa). L'anello esterno è fissato al componente rotante, come il gruppo assale o il ponte superiore.

2. Trasferimento del carico:Poiché il peso grava sulla parte rotante, il carico viene trasferito direttamente al cuscinetto. Gli elementi volventi (sfere o rulli) alloggiati nelle piste di rotolamento degli anelli sopportano questo peso.

3. Movimento di rotolamento:Quando viene applicata una forza per ruotare il componente, sia tramite un motore idraulico che aziona un pignone o tramite la semplice fisica di un rimorchio che affronta una curva, gli elementi volventi ruotano all'interno delle loro piste. Questa azione di rotolamento riduce al minimo l'attrito, consentendo un movimento fluido.

4. Rotazione continua:Il design circolare delle piste di rotolamento consente una rotazione continua di 360 gradi. Il cuscinetto funge da perno a basso attrito, garantendo che il carico pesante possa essere manovrato con il minimo sforzo e il massimo controllo.

Applicazioni principali dei cuscinetti volventi per rimorchi

I cuscinetti volventi per rimorchi sono componenti essenziali in un'ampia gamma di tipi di rimorchi specializzati:

• Assali per rimorchi autosterzanti:Utilizzato su rimorchi per trasporto pesante a più assi per consentire agli assi posteriori di sterzare automaticamente, riducendo lo sfregamento degli pneumatici e consentendo curve strette.

• Rimorchi ribassati e rimorchi con telaio a gradini:I cuscinetti volventi vengono utilizzati nel collo d'oca o nel collo girevole per consentire l'articolazione e facilitare il carico/scarico di attrezzature pesanti.

• Rimorchi ribaltabili e rimorchi ribaltabili:Costituiscono il fulcro del cassone ribaltabile, consentendogli di sollevare e scaricare i materiali in modo sicuro ed efficiente.

• Rimorchi per il trasporto di legname:Utilizzato nel "letto" o nel supporto rotante per consentire al carico di tronchi di flettersi e muoversi con il terreno, riducendo lo stress sul telaio del rimorchio.

• Spandiconcime e irroratrici agricole:Il meccanismo di distribuzione o spruzzatura è spesso montato su un cuscinetto orientabile per consentire una distribuzione ampia e uniforme dei materiali.

• Rimorchi per gru e macchinari:I rimorchi che trasportano piccole gru o sono dotati di bracci articolati utilizzano cuscinetti orientabili come base di rotazione per l'attrezzatura di sollevamento.

Vantaggi dell'utilizzo di cuscinetti volventi per rimorchi

L'integrazione di un cuscinetto orientabile di alta qualità nel design di un rimorchio offre numerosi vantaggi:

• Manovrabilità migliorata:Gli assali autosterzanti, abilitati dai cuscinetti orientabili, riducono drasticamente il raggio di sterzata di un rimorchio, facilitando la guida in spazi ristretti.

• Riduzione dell'usura degli pneumatici:Consentendo alle ruote di seguire il percorso del veicolo trainante, i cuscinetti orientabili eliminano l'abrasione degli pneumatici durante le curve, prolungandone notevolmente la durata.

• Maggiore capacità di carico:La struttura robusta dei cuscinetti volventi consente loro di gestire carichi enormi, consentendo la realizzazione di soluzioni di trasporto per carichi pesanti.

• Maggiore sicurezza:L'articolazione precisa e il supporto stabile del carico contribuiscono a un traino più sicuro, soprattutto a velocità autostradali o su terreni irregolari.

• Efficienza operativa:Per le rotazioni motorizzate, un cuscinetto orientabile abbinato a un azionamento di rotazione consente un posizionamento preciso e senza sforzo dell'attrezzatura, risparmiando tempo e manodopera.

• Lunga durata di servizio:Grazie alla corretta tenuta e alla scelta dei materiali, questi cuscinetti sono costruiti per resistere ad anni di utilizzo intenso con una manutenzione minima.

Come scegliere il cuscinetto di rotazione giusto per il rimorchio?

La scelta del cuscinetto orientabile corretto è fondamentale per prestazioni e durata. Considerate i seguenti fattori:

• Analisi del carico:Calcolare i carichi assiali, radiali e di ribaltamento massimi a cui il cuscinetto sarà soggetto durante il funzionamento. Questo è il passaggio più critico.

• Condizioni operative:Valutare l'ambiente. Il rimorchio verrà utilizzato su strada, fuoristrada, in ambienti polverosi o in prossimità di acqua salata? Questo determina la sigillatura e la protezione dalla corrosione necessarie.

• Velocità e rotazione:Determinare se la rotazione deve essere motorizzata o manuale e la velocità di rotazione richiesta. Questo influenza la scelta della pista di rotolamento e del design degli ingranaggi.

• Spazio di montaggio:Misurare lo spazio disponibile per il cuscinetto. Per installazioni in spazi ristretti potrebbero essere necessarie soluzioni flangiate o compatte.

• Struttura di montaggio:La struttura portante (telaio del rimorchio e telaio rotante) deve essere sufficientemente rigida per evitare di deformare il cuscinetto.

• Consulta uno specialista:Data la complessità, è sempre meglio collaborare con un produttore esperto come LyraDrive, che può analizzare le tue esigenze specifiche e consigliare o progettare la soluzione perfetta.

Come effettuare la manutenzione del cuscinetto di rotazione di un rimorchio?

Una corretta manutenzione è essenziale per massimizzare la durata del cuscinetto di rotazione di un rimorchio. Ecco i passaggi chiave:

• Lubrificazione regolare:Il cuscinetto deve essere ingrassato regolarmente secondo le specifiche del produttore. Utilizzare un grasso di alta qualità adatto alle condizioni operative. Questa è l'operazione di manutenzione più importante.

• Ispezionare le guarnizioni:Controllare regolarmente le condizioni delle guarnizioni. Guarnizioni danneggiate consentono ai contaminanti di penetrare nel cuscinetto, causandone una rapida usura. Sostituire immediatamente le guarnizioni danneggiate.

• Controllare la coppia di serraggio dei bulloni:Controllare periodicamente la coppia di serraggio di tutti i bulloni di montaggio. Vibrazioni e carichi possono causare l'allentamento dei bulloni nel tempo. Bulloni allentati possono causare movimenti tra il cuscinetto e la struttura, causando corrosione da sfregamento e guasti.

• Ispezione visiva:Controllare eventuali segni di corrosione, rumori insoliti durante la rotazione, funzionamento irregolare o perdite di grasso. Questi possono essere i primi indicatori di un problema.

• Pulizia:Mantenere pulita l'area circostante il cuscinetto. L'accumulo di sporco e detriti può danneggiare le guarnizioni e penetrare nelle piste di rotolamento.

Domande frequenti (FAQ) sui cuscinetti di rotazione dei rimorchi

D: Qual è la differenza tra un riduttore di rotazione e un cuscinetto di rotazione?
R: Un cuscinetto orientabile è un componente rotante che supporta carichi e consente la rotazione. Un riduttore di rotazione è un sistema integrato che combina un cuscinetto orientabile (solitamente con denti dentati) con una vite senza fine e un alloggiamento, creando un'unità di trasmissione completa e autonoma. Entrambi sono prodotti principali di LyraDrive.

D: È possibile riparare un cuscinetto orientabile oppure è necessario sostituirlo?
R: Problemi minori, come danni alle guarnizioni, possono spesso essere riparati. Tuttavia, se le piste di rotolamento o gli elementi volventi sono usurati o danneggiati, l'intero cuscinetto deve solitamente essere sostituito, data la precisione richiesta nella sua fabbricazione.

D: Quanto dura un cuscinetto orientabile di un rimorchio?
R: Con una selezione, un'installazione e una manutenzione regolari, un cuscinetto orientabile di alta qualità può durare molti anni, spesso per l'intera vita utile del rimorchio. La durata effettiva dipende dall'intensità di utilizzo e dalle condizioni ambientali.

D: I cuscinetti orientabili dei rimorchi sono standardizzati?
R: Sebbene esistano dimensioni e tipologie comuni, molte applicazioni per rimorchi richiedono soluzioni personalizzate per soddisfare specifici requisiti dimensionali e di carico. Questo è un ambito di competenza chiave per LyraDrive.

D: Quali sono le cause più frequenti dei guasti dei cuscinetti volventi?
R: Le cause più comuni sono una lubrificazione inadeguata e la contaminazione dovuta a guarnizioni difettose. Un'altra causa frequente è l'installazione errata, che comporta una coppia di serraggio dei bulloni non adeguata o un disallineamento.

LyraDrive: il tuo produttore di cuscinetti girevoli per rimorchi personalizzati

Quando si tratta di integrare la precisione di rotazione nei progetti dei rimorchi, è fondamentale collaborare con il produttore giusto.LyraDriveè un produttore professionale dedicato a fornire soluzioni di rotazione ad alte prestazioni. Siamo specializzati in entrambiunità di rotazionee cuscinetti volventi, offrendo una gamma completa di prodotti per soddisfare le diverse esigenze dei clienti. Pur eccellendo in tutte le tecnologie rotazionali, i nostri cuscinetti volventi rappresentano il massimo dell'ingegneria per il settore dei trasporti.

Nostrocuscinetto di rotazionela linea di prodotti è ampia e comprende:

• Cuscinetti a sfere a fila singola

• Cuscinetti volventi a sfere flangiati

• Cuscinetti volventi a rulli incrociati

• Cuscinetti a rulli conici a doppia fila di sfere

• Cuscinetti volventi a tre file di rulli e altro ancora.

Sappiamo che i prodotti standard raramente si adattano a ogni applicazione specifica. Ecco perché aLyraDriveSiamo orgogliosi della nostra capacità di fornire cuscinetti volventi per rimorchi personalizzati, su misura per le vostre specifiche esigenze. Che abbiate bisogno di una dimensione specifica, di una configurazione di ingranaggi unica, di un materiale speciale per ambienti estremi o di una tenuta migliorata per ambienti polverosi, il nostro team di ingegneri lavora a stretto contatto con voi per progettare e realizzare la soluzione perfetta.

Scegliendo LyraDrive, non state semplicemente acquistando un componente; state investendo in affidabilità, prestazioni e una partnership dedicata al vostro successo. Le nostre soluzioni personalizzate sono progettate per eliminare le vostre preoccupazioni operative, garantendo che i vostri rimorchi funzionino in modo impeccabile, carico dopo carico, chilometro dopo chilometro. Lasciate che vi aiutiamo a progettare il futuro delle vostre soluzioni di trasporto con il cuscinetto di rotazione perfetto al centro.
