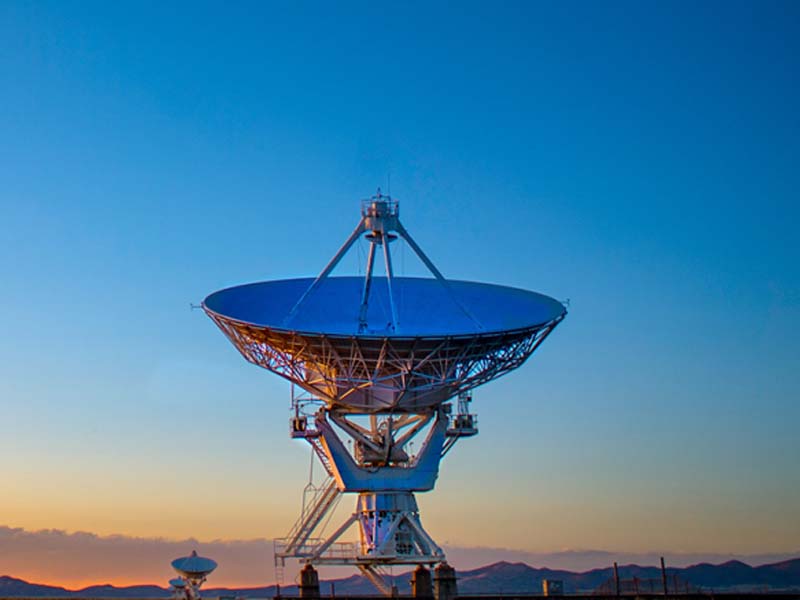

UNunità di rotazione del localizzatore dell'antenna satellitareÈ un componente cruciale nelle stazioni terrestri satellitari, utilizzato per posizionare con precisione le antenne. Questo dispositivo consente all'antenna di seguire o "tracciare" un satellite nel cielo, garantendo un allineamento ottimale per una comunicazione chiara. Ecco una panoramica dettagliata del sistema di puntamento del tracker dell'antenna satellitare, incluse le sue funzioni, il design e le considerazioni chiave.
ALyraDriveSiamo specializzati nella produzione di riduttori di rotazione e cuscinetti volventi di alta qualità. Sappiamo che ogni applicazione di tracciamento satellitare ha esigenze specifiche. Pertanto, offriamo una gamma di soluzioni standard eprogettato su misurasoluzioni, tra cuitrasmissione a vite senza fineSEtrasmissione a ingranaggi cilindriciS, per soddisfare le specifiche esatte dei nostri clienti in tutto il mondo. Il nostro impegno per la precisione, la durata e il servizio personalizzato garantisce che il vostro sistema di antenne satellitari funzioni con la massima efficienza e affidabilità.
Un'unità di rotazione del localizzatore di antenna satellitare è un'unità di azionamento rotante sigillata e specializzata, progettata espressamente per le esigenze di posizionamento dell'antenna.ng. Integra diversi componenti critici in un unico, robusto assemblaggio progettato per ambienti esterni ad alta precisione. I componenti principali includono:
Cuscinetto di rotazione:Questo è l'elemento portante principale. Si tratta di un cuscinetto specializzato di grande diametro, progettato per gestire carichi assiali combinati (dovuti al peso dell'antenna), carichi radiali (dovuti al vento) e carichi di momento elevato (forze di inclinazione). Consente una rotazione fluida e priva di attrito.
Ingranaggio di trasmissione (vite senza fine o corona):Il meccanismo degli ingranaggi è responsabile della trasmissione della coppia e della riduzione della velocità. In untrasmissione a vite senza fine, la vite senza fine (un albero a forma di vite) si ingrana con una ruota dentata sul cuscinetto, fornendo elevati rapporti di riduzione ed eccellente capacità di autobloccaggio. In untrasmissione a ingranaggi cilindrici, gli ingranaggi con denti dritti trasmettono il movimento e sono spesso scelti per applicazioni che richiedono un'efficienza molto elevata o intervalli di velocità specifici.
Alloggiamento:Il robusto alloggiamento racchiude e protegge gli ingranaggi interni e una parte del cuscinetto. È in genere realizzato con materiali ad alta resistenza e sigillato secondo gli standard IP (Ingress Protection), salvaguardando i componenti interni da umidità, polvere e corrosione.
Motore di azionamento:Il motore fornisce la forza di rotazione. Può essere un motore elettrico (CA o CC), un motore idraulico o anche un motore a comando manuale, a seconda della fonte di alimentazione e dei requisiti di coppia dell'applicazione. È montato direttamente sull'alloggiamento del riduttore di rotazione.
Gli azionamenti rotanti progettati per il tracciamento delle antenne presentano caratteristiche distintive che li distinguono dagli azionamenti rotanti standard:
Alta precisione e gioco ridotto:Per mantenere un segnale forte, l'antenna deve puntare con estrema precisione. I riduttori di rotazione sono realizzati con ingranaggi di precisione per ridurre al minimo il gioco (il "gioco" tra i denti degli ingranaggi), garantendo che ogni comando si traduca in un movimento preciso e ripetibile.
Capacità di carico eccezionale:Le parabole satellitari possono essere grandi, pesanti e soggette a enormi carichi di vento. Un singolo sistema di rotazione deve supportare l'intero peso della struttura dell'antenna, resistendo a momenti di inclinazione e forze laterali, mantenendo al contempo un movimento fluido.
Autobloccante integrato:Molti riduttori di rotazione, in particolare quelli a vite senza fine, sono intrinsecamente autobloccanti. Ciò significa che il riduttore non può essere spinto indietro da forze esterne come venti forti. Questa caratteristica mantiene l'antenna saldamente in posizione senza richiedere un freno separato che consuma molta energia, migliorando la sicurezza e l'affidabilità.
Sigillatura ambientale (grado di protezione IP):Installati all'esterno in qualsiasi condizione atmosferica, questi azionamenti sono dotati di guarnizioni di alta qualità per impedire l'ingresso di acqua, ghiaccio e contaminanti, garantendo una lunga durata e senza problemi.
Design compatto e integrato:Combinando cuscinetto, ingranaggio e alloggiamento in un'unica unità, il sistema di rotazione semplifica la progettazione meccanica del supporto dell'antenna, riducendo la complessità e i tempi di installazione.
Il funzionamento di un'unità di rotazione all'interno di un sistema di tracciamento dell'antenna è un'integrazione perfetta di elettronica e meccanica:
Avvio del comando:Il sistema di controllo dell'antenna riceve dati dai sensori di posizione (come GPS, encoder o monitor della potenza del segnale) e calcola gli angoli esatti di azimut (orizzontale) ed elevazione (verticale) necessari per puntare il satellite.
Trasmissione del segnale:Il sistema di controllo invia un comando elettrico preciso al motore abbinato al sistema di rotazione.
Traduzione meccanica:Il motore gira, facendo ruotare l'albero di ingresso (ad esempio, la vite senza fine in una trasmissione a vite senza fine). Questa rotazione viene traslata attraverso i denti dell'ingranaggio al cuscinetto orientabile.
Movimento dell'antenna:Quando la pista rotante del cuscinetto gira, sposta il supporto dell'antenna collegato. Il rapporto di trasmissione del motore riduce l'elevata velocità del motore in un movimento angolare dell'antenna potente, controllato e altamente preciso.
Regolazione continua:Questo processo si ripete continuamente, apportando micro-regolazioni per mantenere l'antenna perfettamente allineata con il percorso del satellite nel cielo.
Il sistema di rotazione non è semplicemente un componente; è l'attuatore meccanico fondamentale che rende possibile il tracciamento satellitare. Il suo ruolo è multiforme e indispensabile:
L'esecutore della precisione:Il sistema di rotazione è il collegamento fisico che esegue i comandi del sofisticato software di tracciamento. Senza la sua capacità di tradurre i segnali elettronici in incrementi microscopici di movimento, il sistema di controllo più avanzato sarebbe inutile. È il "muscolo" e il "controllo motorio fine" dell'intero sistema, che garantisce che l'antenna punti esattamente dove deve essere, esattamente quando deve essere.
La spina dorsale strutturale:Oltre al movimento, il sistema di rotazione funge da perno strutturale. Deve sopportare l'immenso peso statico dell'antenna e gestire dinamicamente le colossali forze esercitate dal vento, dalla gravità e dall'inerzia durante il movimento. Fornisce la piattaforma stabile necessaria al funzionamento efficace dell'antenna.
Il Garante dell'integrità del segnale:Nelle comunicazioni satellitari, la potenza del segnale è fondamentale. Anche un disallineamento di una frazione di grado può causare degradazione o perdita del segnale. Il ruolo principale dello slew drive è quello di mantenere questa linea di vista critica, garantendo un flusso di dati costante e di alta qualità. È quindi il garante di collegamenti di comunicazione affidabili per la trasmissione, la connettività Internet e la trasmissione di dati scientifici.
Il facilitatore del funzionamento 24 ore su 24, 7 giorni su 7:Molti sistemi di tracciamento, in particolare quelli per satelliti di comunicazione, devono funzionare ininterrottamente, giorno e notte, in qualsiasi condizione atmosferica. La struttura robusta, il design sigillato e i componenti affidabili del sistema di rotazione consentono questo funzionamento continuo e senza supervisione, costituendo la spina dorsale della nostra infrastruttura di comunicazione globale.
L'utilizzo di un'unità di rotazione dedicata offre numerosi vantaggi rispetto ad altri metodi di posizionamento meccanico, contribuendo direttamente alle prestazioni e al valore complessivi del sistema:
Precisione e accuratezza superiori:Il vantaggio principale è la capacità di raggiungere e mantenere l'elevata precisione di puntamento richiesta dalle moderne comunicazioni satellitari, soprattutto con segnali a fascio stretto e ad alta frequenza. Ciò si traduce direttamente nella massima potenza del segnale e nella massima velocità di trasmissione dei dati.
Capacità di carico eccezionale in un pacchetto compatto:I riduttori di rotazione sono progettati per gestire enormi momenti di ribaltamento e carichi elevati in rapporto alle loro dimensioni. Ciò elimina la necessità di strutture di supporto e cuscinetti esterni grandi, complesse e costose, semplificando la progettazione complessiva del piedistallo dell'antenna.
Affidabilità e durata intrinseche:Progettato per ambienti difficili e per un utilizzo a lungo termine, un'unità di rotazione di qualità di un produttore come LyraDrive richiede una manutenzione minima. Questa elevata affidabilità si traduce in tempi di inattività del sistema ridotti e costi operativi inferiori per tutta la durata dell'installazione.
Meccanismo autobloccante integrato:Come accennato, la funzione autobloccante (in particolare nei modelli con vite senza fine) garantisce sicurezza e stabilità intrinseche. Protegge i motori di azionamento e il sistema di ingranaggi dagli urti causati dalle raffiche di vento e mantiene l'antenna saldamente in posizione durante temporali o interruzioni di corrente.
Progettazione e integrazione del sistema semplificate:Il design "tutto in uno" di un sistema di rotazione, che integra cuscinetti, ingranaggi e alloggiamento, semplifica la progettazione meccanica, la produzione e l'assemblaggio del tracker d'antenna. Fornisce un'unica interfaccia nota per il carico, il movimento e il controllo.
Funzionamento fluido e senza gioco:La fabbricazione di alta qualità garantisce una rotazione fluida con vibrazioni minime, il che è fondamentale per prevenire l'usura del sistema meccanico e per garantire la stabilità necessaria per un tracciamento preciso.
La scelta del sistema di rotazione ottimale è una decisione ingegneristica fondamentale. Una scelta errata può portare a scarse prestazioni di inseguimento, guasti prematuri o spese inutili. Seguite questa guida dettagliata passo dopo passo:
Fase 1: definire i requisiti di carico (fase più critica)
È necessario calcolare tutte le forze che agiscono sull'unità. Non si tratta solo del peso della parabola. È necessario determinarecarico di momento totaleo momento di ribaltamento. Questo viene calcolato in base a:
Peso dell'antenna e baricentro:Il peso della parabola e del suo supporto, nonché la distanza del suo baricentro dal centro di rotazione del meccanismo di rotazione.
Carico del vento:Questa è spesso la forza dominante. Calcola la forza del vento sulla superficie della parabola alla massima velocità di sopravvivenza (posizione di riposo) e alla velocità operativa (durante l'inseguimento). Il vento crea un carico di momento enorme.
Carico di ghiaccio e neve:Se applicabile, aggiungere il peso del ghiaccio accumulato.
Carichi dinamici:Forze generate durante l'accelerazione e la decelerazione dell'antenna.
Carichi sismici:Per installazioni in zone a rischio sismico.
Fase 2: determinare i requisiti di coppia e velocità
Coppia richiesta:Calcolare la coppia necessaria per vincere l'attrito, l'inerzia e le forze del vento per avviare e arrestare il movimento dell'antenna. La coppia nominale in uscita del motore di rotazione deve essere superiore a questo valore.
Velocità richiesta:Determinare la velocità angolare massima (°/sec o °/min) necessaria. Per il tracciamento di satelliti LEO, sono richieste velocità elevate. Per i satelliti geostazionari, sono necessarie velocità molto basse e precise. Il rapporto di trasmissione e il motore del sistema di azionamento devono essere adattati a questa velocità.
Fase 3: definire le esigenze di precisione (gioco)
Gioco:Si tratta della quantità di "gioco" nell'accoppiamento degli ingranaggi, misurata in minuti d'arco o gradi. Per un tracciamento satellitare preciso, è essenziale un gioco ridotto. I motori standard possono avere un gioco compreso tra 0,1° e 0,2°, mentre il tracciamento di precisione spesso richiede motori con un gioco inferiore a 0,1° o addirittura 0,05°. La scelta dipende dall'ampiezza del fascio dell'antenna e dagli obiettivi di precisione del tracciamento.
Fase 4: analizzare le condizioni ambientali
Intervallo di temperatura:Specificare la temperatura ambiente minima e massima. Ciò influisce sulla scelta del grasso e sulle proprietà dei materiali.
Protezione dall'ingresso (grado IP):Determinare il livello di protezione richiesto contro acqua e polvere. Per i localizzatori di antenne da esterno, è comune un grado di protezione IP65 o superiore.
Protezione dalla corrosione:Per installazioni costiere o offshore, specificare una protezione aggiuntiva contro la corrosione, come vernici speciali, primer ricchi di zinco o componenti in acciaio inossidabile.
Fase 5: Considerare l'integrazione del sistema di controllo
Tipo di motore:Specifica il motore che preferisci (a induzione CA, a magnete permanente CC, passo-passo, servo).
Dispositivi di feedback:Il tuo sistema di controllo richiede un encoder o un resolver integrato sull'azionamento per segnalare la posizione al controller? In tal caso, specifica il tipo e la risoluzione necessari.
Interfaccia di montaggio:Definire le configurazioni dei bulloni e i diametri dei piloti sia per la base fissa che per la piattaforma dell'antenna rotante.
Fase 6: Consultare un produttore esperto
Una volta definiti questi parametri, consultate un produttore come LyraDrive. I nostri ingegneri possono aiutarvi a convalidare i vostri calcoli e a selezionare il modello standard ottimale o a progettare una soluzione personalizzata che si adatti perfettamente alla vostra applicazione.
Una corretta manutenzione è essenziale per massimizzare la durata e le prestazioni del vostro gruppo di rotazione. Seguite queste linee guida dettagliate:
Stabilire un programma di lubrificazione regolare:Questo è il compito di manutenzione più importante.
Tipo:Utilizzare solo il grasso raccomandato dal produttore. In genere è richiesto un grasso EP (Extreme Pressure) di alta qualità con inibitori di corrosione.
Intervallo:La lubrificazione iniziale viene effettuata in fabbrica. Il primo intervallo di rilubrificazione avviene in genere dopo un breve periodo (ad esempio, 100-500 ore di funzionamento o entro i primi 3-6 mesi) per eliminare eventuali residui di usura iniziali. Successivamente, seguire il programma di lubrificazione indicato dal produttore in base alle ore di funzionamento o al tempo (ad esempio, ogni 6-12 mesi o 2000-3000 ore).
Procedura:Pulire l'ingrassatore, iniettare lentamente il nuovo grasso ruotando leggermente la trasmissione, finché non si vede il grasso fresco fuoriuscire dalle guarnizioni. Rimuovere l'eccesso. Questo garantisce che il grasso vecchio e contaminato venga espulso.
Eseguire ispezioni visive regolari (trimestrali):
Controllare eventuali danni:Ispezionare l'alloggiamento per verificare la presenza di crepe, ammaccature o segni di impatto.
Ispezionare le guarnizioni:Controllare eventuali segni di perdite di grasso attorno alle guarnizioni. Guarnizioni danneggiate possono consentire l'ingresso di contaminanti e danneggiare l'unità.
Controllare la corrosione:Esaminare le superfici esposte, in particolare la flangia di uscita e i bulloni di montaggio, per verificare la presenza di ruggine o corrosione. Ritoccare la vernice se necessario.
Verificare la coppia di serraggio dei bulloni:Le vibrazioni possono allentare i bulloni di montaggio. Controllare periodicamente la coppia di serraggio di tutti i bulloni di montaggio che collegano l'unità alla struttura e l'antenna all'unità, rispettando i valori di coppia specificati.
Eseguire test funzionali periodici (annuali o semestrali):
Scorrevolezza:Comandare all'unità di muoversi lentamente per tutta la sua escursione in entrambe le direzioni. Prestare attenzione a eventuali stridii, clic o punti ruvidi insoliti, che potrebbero indicare usura degli ingranaggi o danni ai cuscinetti.
Controllo del gioco:Se possibile, misurare periodicamente il gioco della trasmissione. Un aumento significativo rispetto alle specifiche originali potrebbe indicare l'usura degli ingranaggi.
Funzione motore e freno:Se il sistema è dotato di un freno separato, testarne la funzione di tenuta.
Tieni un registro:Tenete un registro di manutenzione dettagliato che documenti tutte le lubrificazioni, le ispezioni e qualsiasi osservazione insolita. Questa cronologia è preziosa per la risoluzione dei problemi e la previsione di future esigenze di manutenzione.
Quando il tuo progetto richiede più di un componente standard disponibile in commercio,LyraDriveè il tuo partner ideale. Come produttore specializzato di riduttori di rotazione e cuscinetti volventi di alta qualità, uniamo competenza ingegneristica e flessibilità produttiva per offrirti la soluzione perfetta per le tue specifiche esigenze di tracciamento delle antenne satellitari.
La nostra gamma di prodotti: una soluzione per ogni esigenza
Sappiamo che diverse applicazioni di tracciamento richiedono caratteristiche di guida diverse. Per questo motivo offriamo un portafoglio diversificato di tecnologie di guida:
Riduttori di rotazione a vite senza fine:Ideali per applicazioni in cui autobloccaggio, elevati rapporti di riduzione e design compatto sono essenziali. Offrono un'eccellente coppia di tenuta e un funzionamento fluido e silenzioso, il che li rende una scelta popolare per molti inseguitori d'antenna.
Riduttori di rotazione a ingranaggi cilindrici:Quando sono richiesti maggiore efficienza, velocità più elevate o profili di posizionamento molto specifici, le nostre trasmissioni a ingranaggi cilindrici di precisione offrono prestazioni e controllo eccezionali.
Oltre i prodotti standard: il potere della personalizzazione
Ogni progetto di antenna satellitare è unico, con le sue sfide legate al carico, all'ambiente e all'integrazione. Il nostro punto di forza risiede nella capacità di personalizzare:
Valori di carico e coppia personalizzati:Che si tratti di una piccola antenna VSAT o di un'enorme parabola per comunicazioni nello spazio profondo, possiamo progettare la geometria di trasmissione, gli ingranaggi e la configurazione dei cuscinetti per gestire con precisione i carichi specifici calcolati e le richieste di coppia.
Precisione su misura (gioco):Siamo in grado di realizzare trasmissioni in base alle vostre specifiche esigenze di gioco, dalle tolleranze commerciali standard a quelle con gioco estremamente basso per le applicazioni di tracciamento ad alta frequenza più esigenti.
Interfacce e montaggio adattati:Personalizzeremo l'albero di ingresso, la flangia di uscita, i modelli di bulloni di montaggio e i diametri pilota per garantire un'integrazione perfetta e imbullonata con i vostri progetti strutturali e di motore esistenti.
Indurimento ambientale:Grazie a rivestimenti speciali resistenti alla corrosione e vernici di qualità marina, nonché a materiali di tenuta specifici per temperature estreme, possiamo adattare la protezione dell'unità al suo esatto ambiente operativo.
Feedback integrato e opzioni motore:Possiamo integrare l'encoder, il resolver o il finecorsa da voi specificato, nonché montare e cablare il motore che preferite, consegnandovi un attuatore completamente assemblato, testato e pronto per l'installazione.
Risolvere le tue sfide, garantire il tuo successo
Scegliere LyraDrive significa molto più che acquistare un componente. Significa affidarsi a un partner ingegneristico dedicato, impegnato nel successo del vostro progetto. Collaboriamo a stretto contatto con voi dall'idea iniziale e dalle specifiche di carico fino alla produzione finale, garantendo che l'azionamento non solo soddisfi, ma superi le vostre aspettative prestazionali. Il nostro rigoroso controllo qualità e i test completi garantiscono la massima affidabilità del vostro sistema di tracciamento. Collaborando con LyraDrive, eliminerete i compromessi dei componenti standard, supererete complesse sfide ingegneristiche e vi assicurerete una soluzione a lungo termine e senza preoccupazioni per la vostra infrastruttura di comunicazione satellitare critica.
D1: Qual è la durata tipica di un'unità di rotazione in questa applicazione?
Con una selezione, un'installazione e una manutenzione regolari (in particolare la lubrificazione) adeguate, un sistema di rotazione di alta qualità di LyraDrive può durare 15-20 anni o più nel servizio di localizzazione satellitare.
D2: In che modo il gioco influisce sulla precisione di tracciamento della mia antenna?
Il gioco è la perdita di movimento tra la rotazione del motore e il movimento dell'antenna. Se il gioco è eccessivo, l'antenna può oscillare o non posizionarsi con precisione, causando la perdita di segnale, soprattutto con antenne a fascio stretto. Un gioco ridotto è essenziale per un tracciamento ad alte prestazioni.
D3: Un riduttore di rotazione a vite senza fine può davvero mantenere la posizione in caso di vento forte senza freno?
Sì, uno dei principali vantaggi di un ingranaggio a vite senza fine è la sua proprietà autobloccante. L'angolo di attrito tra vite senza fine e ingranaggio impedisce al carico (le forze del vento sull'antenna) di far girare l'azionamento e il motore. Questo mantiene l'antenna saldamente in posizione senza bisogno di un freno meccanico.
D4: Qual è la differenza tra le trasmissioni a vite senza fine e quelle a ingranaggi cilindrici per il tracciamento?
Riduttori a vite senza fineoffrono autobloccaggio, rapporti di riduzione più elevati in un'unica fase e un funzionamento molto fluido e silenzioso, rendendoli ideali per sostenere carichi pesanti.Riduttori a ingranaggi cilindricisono in genere più efficienti (minore perdita di potenza) e possono raggiungere una precisione di posizionamento molto elevata, ma solitamente richiedono un freno separato per la tenuta.
D5: Come faccio a sapere quale grado di protezione IP è necessario per la mia unità?
Il grado di protezione IP dipende dall'ambiente di installazione. Per un'installazione esterna generica, un buon grado di protezione (IP65, a tenuta di polvere e protetto contro i getti d'acqua) è un buon livello di riferimento. Per le zone costiere, le piattaforme offshore o le aree soggette ad allagamenti o lavaggi ad alta pressione, potrebbe essere richiesto un grado di protezione più elevato, come IP66 o IP67. LyraDrive può consigliarvi l'opzione migliore.
