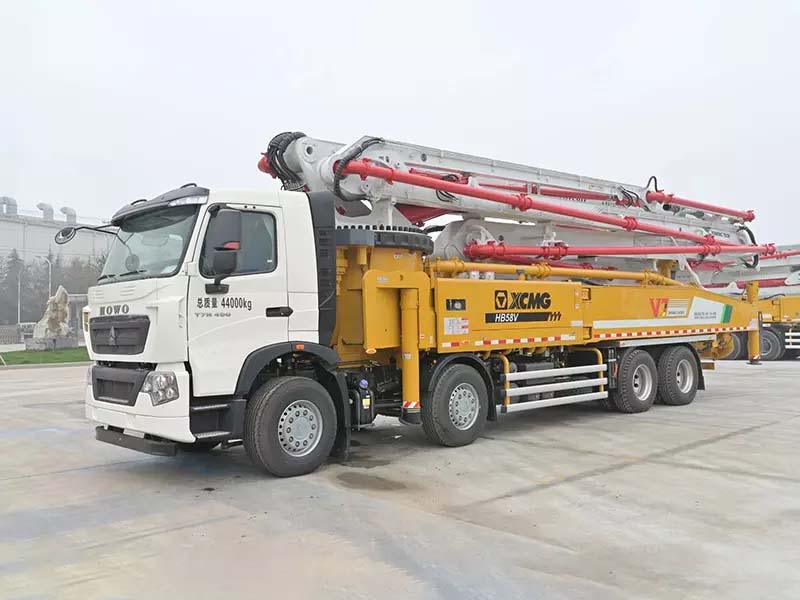

Il calcestruzzoautopompaè una meraviglia dell'ingegneria moderna e il cuore della sua mobilità è il sistema di rotazione. Questo componente fondamentale consente al braccio di ruotare di 360 gradi, garantendo il posizionamento preciso necessario per getti complessi.
ALyraDrive, ci dedichiamo alla progettazione e alla produzione di prodotti ad alte prestazioniazionamenti per rotazione autopompe (pompatrasmissioni di rotazione dei camion) che soddisfano i rigorosi requisiti del settore edile. La nostra attenzione all'ingegneria di precisione e alle soluzioni personalizzate garantisce che le vostre attrezzature funzionino con la massima operatività, sicurezza ed efficienza in ogni cantiere.
UNunità di rotazioneè anche conosciuto come untrasmissione di rotazioneSi tratta di un riduttore compatto e integrato, progettato per gestire carichi radiali e assiali elevati, garantendo al contempo un movimento rotatorio controllato. Su un'autopompa, è il meccanismo situato sul piedistallo del braccio, che funge da interfaccia tra il telaio dell'autopompa e l'intero gruppo braccio. Funge da perno di rotazione, assorbendo la potenza idraulica e trasformandola nel movimento fluido e ad alta coppia necessario per far ruotare un braccio per calcestruzzo a pieno carico. In sostanza, è il motore che fornisce all'autopompa la sua articolazione.
Il funzionamento di untrasmissione di rotazione del camion pompaSi basa sul principio di trasmissione a vite senza fine. Un motore idraulico, montato direttamente sulla scatola di trasmissione, fa ruotare una vite senza fine rettificata con precisione. Questa vite senza fine ingrana con i denti di una grande corona di rotazione (il cuscinetto). Ruotando, la vite senza fine aziona la corona di rotazione, facendo ruotare il braccio collegato.
Il principale vantaggio meccanico di questo sistema è l'elevato rapporto di riduzione in un unico stadio. Ciò consente a un piccolo motore idraulico di generare un'enorme coppia. Inoltre, la geometria intrinseca della vite senza fine crea una condizione di autobloccaggio: la vite senza fine può facilmente ruotare la ruota, ma la ruota non può ruotare la vite senza fine. Ciò fornisce un freno meccanico automatico, mantenendo il braccio saldamente in posizione anche sotto carico pesante, senza la necessità di sistemi frenanti aggiuntivi.
I riduttori di rotazione per autopompe sono progettati per resistere a condizioni estreme e cicli di carico impegnativi. Il loro design robusto incorpora diverse caratteristiche essenziali:
Cuscinetto orientabile ad alta capacità:La ralla di rotazione integrata è il cuore della trasmissione. È progettata con piste di rotolamento temprate e sfere o rulli di precisione per gestire simultaneamente carichi assiali (dovuti al peso del braccio e del calcestruzzo), carichi radiali (dovuti a forze laterali come il vento) e carichi di momento di ribaltamento elevati (dovuti al leveraggio del braccio).
Set di ingranaggi a vite senza fine di precisione:La vite senza fine e l'ingranaggio sono solitamente realizzati in acciaio legato cementato e rettificato con tolleranze precise. Ciò garantisce un innesto fluido, un'elevata efficienza e un'eccezionale resistenza all'usura per milioni di cicli.
Sistema di tenuta per impieghi gravosi:Operare in presenza di polvere di calcestruzzo e spruzzi d'acqua richiede una tenuta aggressiva. Guarnizioni a labbro multiple e talvolta guarnizioni a labirinto proteggono i componenti interni dalla contaminazione abrasiva, prevenendo l'usura prematura e le perdite di lubrificante.
Progettazione integrata dell'alloggiamento:La scatola di trasmissione funge sia da scatola del cambio che da punto di montaggio strutturale. È progettata con flange di montaggio lavorate con precisione e diametri pilota per garantire un perfetto allineamento con il telaio del camion e il piedistallo del braccio, distribuendo uniformemente le sollecitazioni.
L'utilizzo di un'unità di rotazione dedicata offre notevoli vantaggi operativi e meccanici:
Precisione di posizionamento superiore: La fluidità intrinseca dell'innesto della vite senza fine consente agli operatori di effettuare micro-regolazioni alla posizione del braccio, consentendo un posizionamento preciso del calcestruzzo anche in casseforme ristrette o complesse.
Elevata densità di coppia:I riduttori di rotazione forniscono una coppia di uscita eccezionalmente elevata in rapporto alle loro dimensioni e al loro peso. Questa potenza compatta è essenziale per mantenere basso il baricentro del camion e massimizzare lo spazio a bordo.
Sicurezza e stabilità intrinsecheE:La funzione autobloccante non è solo una comodità, ma un meccanismo di sicurezza fondamentale. Impedisce la discesa o la rotazione incontrollata del braccio in caso di perdita di pressione idraulica, proteggendo il personale e le attrezzature sottostanti.
Riduzione della complessità della manutenzione:Combinando cuscinetto, ingranaggi e alloggiamento in un'unica unità sigillata, il riduttore di rotazione semplifica la manutenzione. Ci sono meno componenti esterni da ispezionare, allineare o regolare rispetto ai meccanismi di rotazione tradizionali.
La scelta del corretto sistema di rotazione è una decisione ingegneristica fondamentale che ha un impatto diretto su sicurezza, prestazioni e longevità. Una valutazione completa deve considerare i seguenti parametri:
Analisi del carico statico e dinamico:È necessario calcolare i carichi massimi a cui sarà sottoposta la macchina. Questi includono il peso statico della struttura del braccio, il peso del calcestruzzo bagnato (tipicamente circa 2.400 kg/m³) e i carichi dinamici generati durante l'accelerazione e la decelerazione del braccio e il funzionamento su terreni irregolari.momento di ribaltamento—la forza che cerca di inclinare lateralmente il braccio—è spesso il parametro di carico più critico.
Rapporto di trasmissione e coppia di uscita:Il rapporto di trasmissione determina l'equilibrio tra velocità di rotazione e coppia disponibile. La selezione deve garantire una coppia di spunto sufficiente per avviare il movimento da fermo a pieno carico, garantendo al contempo una velocità di rotazione controllata (tipicamente 1-2 giri/min) per un funzionamento sicuro. La coppia dinamica nominale dell'azionamento deve superare la coppia operativa massima richiesta con un fattore di servizio appropriato.
Requisiti ambientali e di tenuta:Considerare l'ambiente operativo. Il camion verrà utilizzato in gallerie (polveri abrasive), applicazioni marine (nebbia salina) o temperature estreme? Il grado di protezione IP e la scelta dei materiali (ad esempio, zincati o rivestimenti speciali per la resistenza alla corrosione) devono essere adeguati all'ambiente.
Interfaccia di montaggio e precisione:Il diametro del pilota di montaggio dell'azionamento, la disposizione dei fori dei bulloni e il profilo dei denti degli ingranaggi (modulo, angolo di pressione e gioco) devono corrispondere esattamente alla struttura di accoppiamento e al pignone del motore idraulico. Anche piccole discrepanze possono causare vibrazioni, usura irregolare e guasti prematuri.
Ciclo di lavoro e durata a fatica:È necessario considerare la durata di vita prevista, misurata in numero di rotazioni o ore di funzionamento sotto carico. Un'unità di azionamento utilizzata per lavori di fondazione continui richiederà una capacità di carico dinamico più elevata e una progettazione più robusta rispetto a una utilizzata per getti di colonne intermittenti.
La scelta della trasmissione giusta implica un approccio sistematico per abbinare le specifiche meccaniche alle esigenze operative:
1. Calcolare i carichi applicati:Crea un diagramma di corpo libero del tuo braccio. Calcola i carichi del caso peggiore, che si verificano tipicamente quando il braccio è completamente esteso orizzontalmente e riempito di calcestruzzo. Determina il carico assiale massimo (Fa), il carico radiale (Fr) e il momento di ribaltamento (Mk). Utilizza questi valori per confrontarli con le curve di capacità di carico dell'azionamento.
2. Definire l'inviluppo operativo:Determinare la velocità di rotazione richiesta e la frequenza di funzionamento. Ciò aiuta a definire la velocità di ingresso richiesta dal motore idraulico e la classificazione del ciclo di lavoro necessaria (ad esempio, servizio intermittente o continuo).
3. Specificare l'interfaccia idraulica:Conoscere le dimensioni della flangia di uscita del motore idraulico, la configurazione dell'albero (scanalato, con chiavetta) e la sua curva coppia-velocità. L'ingresso del riduttore di rotazione deve essere compatibile.
4. Considerare i fattori di sicurezza e di servizio:Applicate fattori di sicurezza appropriati ai carichi calcolati per tenere conto di carichi d'urto, tolleranze di fabbricazione e condizioni operative impreviste. Un fattore compreso tra 1,25 e 1,5 è comune, ma può variare in base alla criticità dell'applicazione.
5. Collabora con LyraDrive per una selezione esperta:Fornisci le specifiche di carico, le dimensioni dell'interfaccia e le condizioni ambientali al nostro team di ingegneri. Possiamo analizzare le tue esigenze, eseguire calcoli del ciclo di vita e consigliare la trasmissione standard ottimale o avviare una progettazione personalizzata che garantisca prestazioni e longevità.
La manutenzione proattiva è essenziale per massimizzare la durata utile del vostro azionamento di rotazione e prevenire guasti catastrofici:
Regime di lubrificazione:Rispettare rigorosamente il programma di lubrificazione specificato. Utilizzare il grasso EP (Extreme Pressure) raccomandato per i denti della corona dentata e le piste dei cuscinetti. Una lubrificazione insufficiente provoca contatto metallo su metallo e usura accelerata, mentre una lubrificazione eccessiva può danneggiare le guarnizioni. La frequenza dipende dall'intensità di utilizzo e dalle condizioni ambientali.
Ispezione e integrità dei sigilli:Ispezionare visivamente le guarnizioni regolarmente. La malta cementizia è altamente abrasiva e può deteriorare rapidamente una guarnizione compromessa. In caso di perdite di grasso o infiltrazioni di contaminanti, sostituire immediatamente le guarnizioni per evitare danni interni.
Monitoraggio del gioco e delle vibrazioni:Misurare periodicamente il gioco di rotazione. Un aumento del gioco indica usura dei denti degli ingranaggi o dei componenti dei cuscinetti. Monitorare questa misurazione nel tempo per prevedere la vita utile residua e pianificare una sostituzione proattiva prima del guasto.
Verifica della coppia di serraggio dei bulloni:I bulloni di montaggio che fissano la trasmissione al telaio e al braccio sono soggetti a carichi dinamici elevati. Verificare periodicamente la coppia di serraggio secondo le specifiche del produttore. Bulloni allentati possono causare corrosione da sfregamento, affaticamento e cedimento strutturale delle flange di montaggio.
ALyraDriveSappiamo che non esiste una soluzione unica per tutti. Come produttori specializzati, la nostra competenza principale risiede nel fornire prodotti di alta qualitàunità di rotazioneEcuscinetti volventisu misura per applicazioni specifiche.
Per le applicazioni su autopompe, le nostre principali soluzioni di riduttori di rotazione sono progettate per garantire prestazioni e adattabilità:
Riduttori di rotazione a vite senza fine:Il nostro prodotto di punta per autopompe, che offre un funzionamento fluido e silenzioso e la fondamentale funzione di autobloccaggio necessaria per la sicurezza.
Riduttori di rotazione a doppia vite senza fine:Progettato per applicazioni che richiedono una coppia di uscita eccezionalmente elevata e un design più compatto e assialmente corto, ideale per configurazioni di camion con spazi limitati.
Riduttori di rotazione a ingranaggi cilindrici:Disponibile per applicazioni in cui velocità di rotazione più elevate e rotazione continua sono prioritarie rispetto alle capacità di autobloccaggio.
La personalizzazione è il fulcro del nostro servizio.Siamo consapevoli che ogni progetto di autopompa presenta sfide ingegneristiche uniche. Offriamo soluzioni personalizzate complete per le vostre esigenze.Azionamento di rotazione del camion pompa, tra cui:
Interfacce di montaggio modificate:Modelli di bulloni, diametri pilota e geometrie dell'alloggiamento personalizzati per garantire un adattamento perfetto e senza tensioni alla struttura esistente.
Soluzioni di tenuta migliorate:Sviluppo di sistemi di tenuta multi-labbro, a labirinto o ad anello a V, specificamente progettati per resistere all'ambiente ostile del calcestruzzo.
Rapporti di trasmissione e profili dei denti personalizzati:Progettazione di rapporti specifici per adattare la potenza del motore idraulico e ottenere le caratteristiche desiderate di velocità e coppia del braccio.
Rivestimenti e materiali speciali:Applicazione di rivestimenti resistenti alla corrosione o selezione di materiali adatti al funzionamento in ambienti marini o estremi.
Che tu abbia bisogno di un piccolo adattamento o di una soluzione completamente nuova, progettata da zero,LyraDrivesi impegna a essere il tuo partner di fiducia per soluzioni di rotazione affidabili e personalizzate che mantengano le tue autopompe operative al massimo delle loro prestazioni.
D: Qual è la funzione principale di un riduttore di rotazione in un'autopompa per calcestruzzo?
R: La sua funzione principale è quella di fornire il movimento rotatorio controllato e ad alta coppia necessario per far oscillare e posizionare con precisione il braccio di distribuzione del calcestruzzo a pieno carico.
D: Perché la capacità di autobloccaggio di un riduttore di rotazione a vite senza fine è così importante?
R: Il sistema autobloccante fornisce un freno meccanico automatico. Impedisce al braccio di spostarsi o cadere a causa della gravità o dello spostamento del carico, soprattutto in caso di perdita di pressione idraulica, garantendo la sicurezza dell'operatore e una tenuta precisa.
D: Quali sono i segni più comuni di usura o guasto di un riduttore di rotazione di un'autopompa?
R: I segnali più comuni includono un aumento del gioco rotazionale (contraccolpo), rumori insoliti come stridii o clic durante la rotazione, perdite visibili di grasso dalle guarnizioni e movimento irregolare o a scatti del braccio.
D: Di quali informazioni ha bisogno LyraDrive per fornire una soluzione di azionamento di rotazione personalizzata?
R: Per progettare una soluzione personalizzata, il nostro team ha bisogno delle specifiche del carico (assiale, radiale, momento di ribaltamento), dei disegni dell'interfaccia di montaggio, dei dettagli del motore idraulico, della velocità di rotazione desiderata e delle informazioni sull'ambiente operativo.
D: LyraDrive offre unità di ricambio per i modelli di autopompe esistenti?
R: Sì, assolutamente. Siamo specializzati nella progettazione personalizzata. Fornendoci le specifiche del tuo drive esistente o un campione fisico, possiamo progettare e realizzare un drive sostitutivo che soddisfi o superi le specifiche prestazionali originali e si adatti perfettamente.
