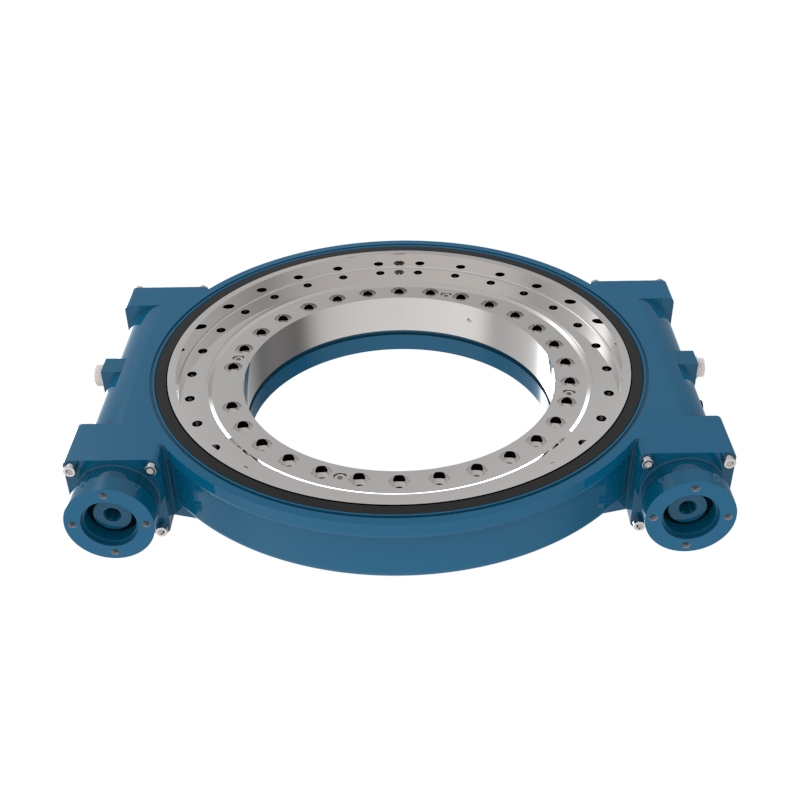

Doppia trasmissione a vite senza fine

Che cos'è un riduttore a doppia vite senza fine?

Un riduttore a doppia vite senza fine è un sistema di rotazione integrato avanzato e robusto, progettato per applicazioni che richiedono una coppia estrema e una stabilità di carico senza compromessi. Mentre un riduttore standard utilizza un singolo albero a vite senza fine, questa configurazione integra due alberi a vite senza fine posizionati in punti opposti attorno a un'unica e robusta corona dentata di rotazione. Ingranando simultaneamente con i denti interni o esterni dell'ingranaggio da due aree di contatto, funge da riduttore di velocità e cuscinetto strutturale altamente rigido, in grado di gestire forze multidirezionali di notevole entità in un ingombro straordinariamente compatto.

Caratteristiche principali dei riduttori a doppia vite senza fine

• Maggiore capacità di carico:Distribuendo il carico tra due viti senza fine, questi riduttori possono gestire carichi assiali e radiali significativamente più elevati, risultando adatti ad applicazioni gravose.

• Precisione e accuratezza migliorate:I riduttori a doppia vite senza fine offrono una maggiore precisione di posizionamento e un movimento più fluido, aspetto fondamentale nelle applicazioni che richiedono un controllo preciso del movimento.

• Riduzione delle reazioni negative:Il gioco, ovvero la distanza tra i denti dell'ingranaggio, è ridotto al minimo nelle configurazioni a doppia vite senza fine. Questo è fondamentale per le applicazioni in cui la precisione del movimento è essenziale.

• Stabilità e rigidità migliorate:I doppi punti di contatto garantiscono maggiore stabilità e rigidità sotto carico, riducendo il rischio di flessione e assicurando prestazioni costanti.

• Durata di vita prolungata:La distribuzione del carico riduce inoltre l'usura di ciascuna vite senza fine, prolungando potenzialmente la durata del sistema di rotazione.


Come funziona una trasmissione a doppia vite senza fine?

Il funzionamento di un riduttore a doppia vite senza fine si basa su un innesto meccanico sincronizzato a due punti:

• Ingresso sincronizzatoUna fonte di energia esterna (due motori elettrici/idraulici sincronizzati o un singolo motore suddiviso tramite un meccanismo di azionamento) fa ruotare entrambi gli alberi a vite senza fine alla stessa velocità.

• Moltiplicazione della coppia a doppia magliaMentre entrambi gli alberi a vite senza fine ruotano, le loro filettature elicoidali azionano la grande corona dentata di rotazione da due lati diversi contemporaneamente. Questo doppio innesto crea un enorme rapporto di riduzione, convertendo l'elevata velocità di ingresso in un'immensa coppia di rotazione in uscita, moltiplicata per due.

• Distribuzione bilanciata del carico:Poiché le forze motrici vengono applicate in due punti di contatto separati, le sollecitazioni interne e le forze di separazione si bilanciano lungo l'anello di rotazione, con conseguente rotazione eccezionalmente fluida e usura localizzata notevolmente ridotta sui denti dell'ingranaggio.

La differenza tra riduttori a vite senza fine a doppio e singolo albero

Sebbene le trasmissioni a vite senza fine standard siano eccellenti per applicazioni quotidiane economiche, una configurazione a doppia vite senza fine introduce notevoli differenze meccaniche:

• Capacità di coppia:Grazie all'utilizzo di due punti di contatto anziché uno, il design a doppia vite senza fine offre una coppia di rotazione e di uscita fino a due volte superiore rispetto a una vite senza fine standard, a parità di ingombro.

• Distribuzione del carico:Una singola vite senza fine concentra tutte le forze motrici su una piccola sezione dell'ingranaggio. Una doppia vite senza fine distribuisce il carico meccanico su due alberi separati, dimezzando lo stress sui singoli denti dell'ingranaggio e prolungandone significativamente la durata.

• Capacità di tenuta e di frenata:La configurazione a doppia maglia aumenta drasticamente la coppia di tenuta statica del sistema di azionamento e ne migliora le prestazioni di sicurezza con autobloccaggio in retromarcia, prevenendo pericolose retromarce senza alimentazione in presenza di forti carichi d'urto o vento forte, situazioni in cui un singolo ingranaggio a vite senza fine potrebbe avere difficoltà.

Come scegliere un riduttore a doppia vite senza fine?

Quando si sceglie una configurazione a doppia vite senza fine per il proprio progetto, è necessario valutare i seguenti cinque criteri ingegneristici fondamentali:

Requisiti di carico

Quantificare la combinazione simultanea di carichi assiali, carichi radiali e soprattutto il momento di ribaltamento (forza di ribaltamento) generato dai carichi a sbalzo. Assicurarsi che i profili di carico statico e dinamico combinati rientrino in sicurezza nelle curve di prestazione a doppio contatto del produttore.

Velocità ed efficienza

Gli induttori a doppia vite senza fine sono progettati per operazioni ad alta coppia e bassi regimi di rotazione. Determina il ciclo di lavoro richiesto (continuo o intermittente) per garantire una corretta dissipazione termica e verifica che le capacità di autobloccaggio dell'induttore siano compatibili con i requisiti di frenatura passiva della tua applicazione.

Precisione e gioco

Valutate le esigenze di precisione del vostro sistema di posizionamento. Grazie alla loro naturale capacità di minimizzare il gioco di rotazione, i sistemi a doppia vite senza fine sono ideali per applicazioni che richiedono un gioco ridotto e un'elevata stabilità di precisione nel posizionamento anche in presenza di variazioni nella direzione del carico.

Ambiente e spazio

Valutare l'ambiente operativo per scegliere il grado di protezione IP più adatto (ad esempio, custodie completamente chiuse IP65/IP66 per applicazioni esterne in ambienti difficili o in miniera). Inoltre, sfruttare le dimensioni compatte del riduttore a doppio albero per massimizzare la densità di potenza in configurazioni spaziali in cui un riduttore a vite senza fine di dimensioni maggiori non troverebbe spazio.

Materiali e costi

Specificare i trattamenti superficiali necessari, come rivestimenti protettivi specializzati, zincatura o componenti in acciaio inossidabile, per resistere alla corrosione in ambienti marini o chimici aggressivi. Valutare attentamente l'investimento iniziale rispetto ai risparmi a lungo termine derivanti dalla riduzione delle ore di progettazione strutturale, da una catena di fornitura semplificata e da costi di manutenzione minimi.

Applicazioni principali dei riduttori a doppia vite senza fine

Le trasmissioni a vite senza fine doppia sono particolarmente utili nelle applicazioni che richiedono prestazioni robuste, elevata precisione e notevole capacità di carico:

Gru di servizio per carichi pesanti e paranchi marini

Progettati per gestire gli ambienti di sollevamento più impegnativi, questi azionamenti sono in grado di sopportare momenti di ribaltamento estremi e pesi strutturali elevati di grandi gru montate su autocarri, autogru e gru per piattaforme offshore.

Impianti solari su larga scala e a doppio asse

Ideale per installazioni commerciali di inseguimento solare di grandi dimensioni, dove un singolo meccanismo a vite senza fine si piegherebbe sotto l'effetto di carichi di vento enormi. Il design a doppio contatto garantisce un inseguimento stabile e un'affidabile resistenza al vento per ampi impianti fotovoltaici e specchi per la produzione di energia solare a concentrazione (CSP).

Macchinari robusti per l'edilizia e l'industria mineraria

Ampiamente integrato nei meccanismi di rotazione pesante di macchine a benna multifunzione, attrezzature per la demolizione, escavatori e impianti di perforazione che operano sotto carichi d'urto continui e in condizioni di lavoro difficili e con elevata presenza di detriti.

Automazione industriale per impieghi gravosi e tavole rotanti

Utilizzato nelle linee di assemblaggio di grandi fabbriche, nelle attrezzature pesanti per fonderie e nelle enormi tavole rotanti a indicizzazione, dove sono richieste un'enorme coppia di rotazione e una precisione rigida e a slittamento zero per movimentare carichi pesanti.

Piattaforme aeree di lavoro e scale per autopompe

Fondamentale per applicazioni in quota come piattaforme elevatrici telescopiche e piattaforme girevoli per autoscale dei vigili del fuoco, dove la massima stabilità strutturale e prestazioni di sicurezza autobloccanti senza compromessi sono indispensabili per proteggere il personale in altezza.

Posizionamento satellitare e radar nello spazio profondo

Utilizzato in grandi antenne paraboliche per comunicazioni satellitari, antenne di telemetria e sistemi di tracciamento radar militari per mantenere un allineamento solidissimo e un posizionamento senza gioco, anche in presenza di forti venti trasversali ad alta quota.

Manuale di installazione e funzionamento del riduttore di rotazione a doppia vite senza fine

Importante:Prima di installare il riduttore a doppia vite senza fine, leggere attentamente questo manuale. Questo manuale fornisce informazioni fondamentali per una corretta installazione e manutenzione. Tutte le operazioni di installazione e manutenzione devono essere eseguite da tecnici qualificati. Per qualsiasi domanda di natura tecnica, si prega di contattare immediatamente il nostro servizio di assistenza post-vendita.

1. Trasporto, movimentazione e stoccaggio

Durante il trasporto, assicurarsi che il riduttore di rotazione a doppia vite senza fine sia correttamente fissato nell'imballaggio e orientato correttamente per evitare urti o colpi. Utilizzare sempre attrezzature di sollevamento idonee, con almeno tre punti di sollevamento collegati ai fori filettati previsti sull'alloggiamento. Il personale deve indossare guanti protettivi durante le operazioni di movimentazione.

Conservare il riduttore di rotazione a doppia vite senza fine nella sua confezione originale, in un ambiente pulito, asciutto e ben ventilato. La protezione anticorrosione applicata in fabbrica rimane efficace per 6 mesi se conservata nella confezione sigillata. Per periodi di stoccaggio prolungati superiori a 6 mesi, è necessario adottare misure protettive aggiuntive.

2. Procedure di installazione e manutenzione

Pre-installazione e preparazione della superficie

Prima dell'installazione, ispezionare accuratamente il riduttore a doppia vite senza fine per verificare la presenza di eventuali danni visibili. Pulire tutte le superfici di montaggio e i componenti adiacenti, rimuovendo qualsiasi contaminante, incluse particelle metalliche, bave, residui di vernice o scorie di saldatura, che potrebbero compromettere l'installazione. Rimuovere i rivestimenti anticorrosione dalle superfici di montaggio utilizzando solventi approvati (acquaragia o equivalenti). Evitare solventi che potrebbero danneggiare le guarnizioni in gomma o altri componenti non metallici. Attenersi sempre alle norme di sicurezza del produttore del solvente.

Linee guida per la selezione degli elementi di fissaggio

Nota: la nostra azienda non fornisce elementi di fissaggio per l'installazione. Di seguito sono riportate solo raccomandazioni: selezionare elementi di fissaggio che soddisfino i requisiti specificati in termini di dimensioni, tipo e resistenza. Requisito minimo di grado del bullone: ​​8.8. Impegno della filettatura richiesto: 2 × diametro nominale del bullone. Evitare che gli elementi di fissaggio sporgano oltre le aree filettate. Per applicazioni ad alto stress, utilizzare rondelle ad alta resistenza appropriate.

Coppie di serraggio consigliate (valori in N·m)

Procedura di installazione

Seguire questa sequenza per garantire una corretta installazione: Applicare un frenafiletti a media resistenza a tutti i dispositivi di fissaggio. Serrare i bulloni con uno schema a stella in tre fasi: Prima fase: 30% della coppia finale. Seconda fase: 60% della coppia finale. Fase finale: 100% della coppia specificata. Tutti i fori dei bulloni devono essere riempiti. Se vincoli di progettazione lo impediscono, sigillare i fori non utilizzati con silicone per evitare contaminazioni. Verificare che i dispositivi di fissaggio non interferiscano con i componenti rotanti. Contrassegnare la posizione dei dispositivi di fissaggio per riferimento futuro in fase di manutenzione.

3. Lubrificazione, manutenzione e sicurezza

Specifiche di lubrificazione

Il riduttore a doppia vite senza fine è pre-lubrificato con grasso ad alte prestazioni (Shell Gadus S2 V220 o equivalente). Potrebbe essere necessaria un'ulteriore lubrificazione durante l'installazione: superfici di ingranamento della vite senza fine: pre-lubrificate; cuscinetti: pre-lubrificati; superfici di tenuta: si consiglia un leggero rivestimento.

Programma di manutenzione e rilubrificazione

Gli intervalli di manutenzione variano in base alle condizioni operative. Eseguire ispezioni regolari per determinare la frequenza di manutenzione ottimale. Intervalli di base consigliati:

Nota: per un funzionamento continuativo superiore a 50 ore/settimana, ridurre gli intervalli del 30%. Controllare sempre le condizioni di lubrificazione durante la manutenzione di routine.

Considerazioni sulla sicurezza

• ⚠️ Non utilizzare mai l'azionamento senza un'adeguata lubrificazione.

• ⚠️ Scollegare sempre l'alimentazione prima di eseguire interventi di manutenzione.

• ⚠️ Utilizzare solo lubrificanti e ricambi consigliati.

• ⚠️ Registrare tutte le attività di manutenzione nel registro di servizio.

• ⚠️ Per assistenza tecnica o documentazione aggiuntiva, si prega di contattare il nostro reparto di ingegneria.
