Sistemi di azionamento rotativo integrati ad alta coppia e precisione
Per applicazioni pesanti e critiche in tutto il mondo
La soluzione di azionamento per rotazione Lyradrive combina un cuscinetto di rotazione, un riduttore ad alta efficienza e un'unità di azionamento (elettrica/idraulica). Progettata per resistere a carichi assiali/radiali estremi, momenti di ribaltamento e condizioni operative difficili, offre una rotazione affidabile a 360° con gioco minimo.
Produttore di riduttori di rotazione affidabile per OEM nei settori dell'energia solare, edilizia, energia eolica, automazione e attrezzature speciali. I nostri riduttori di rotazione riducono la complessità di progettazione, i tempi di assemblaggio e migliorano le prestazioni, la sicurezza e la durata delle vostre apparecchiature.
Parla con l'ingegnereLa nostra serie di riduttori di rotazione
Che cosa è Slew Drive?

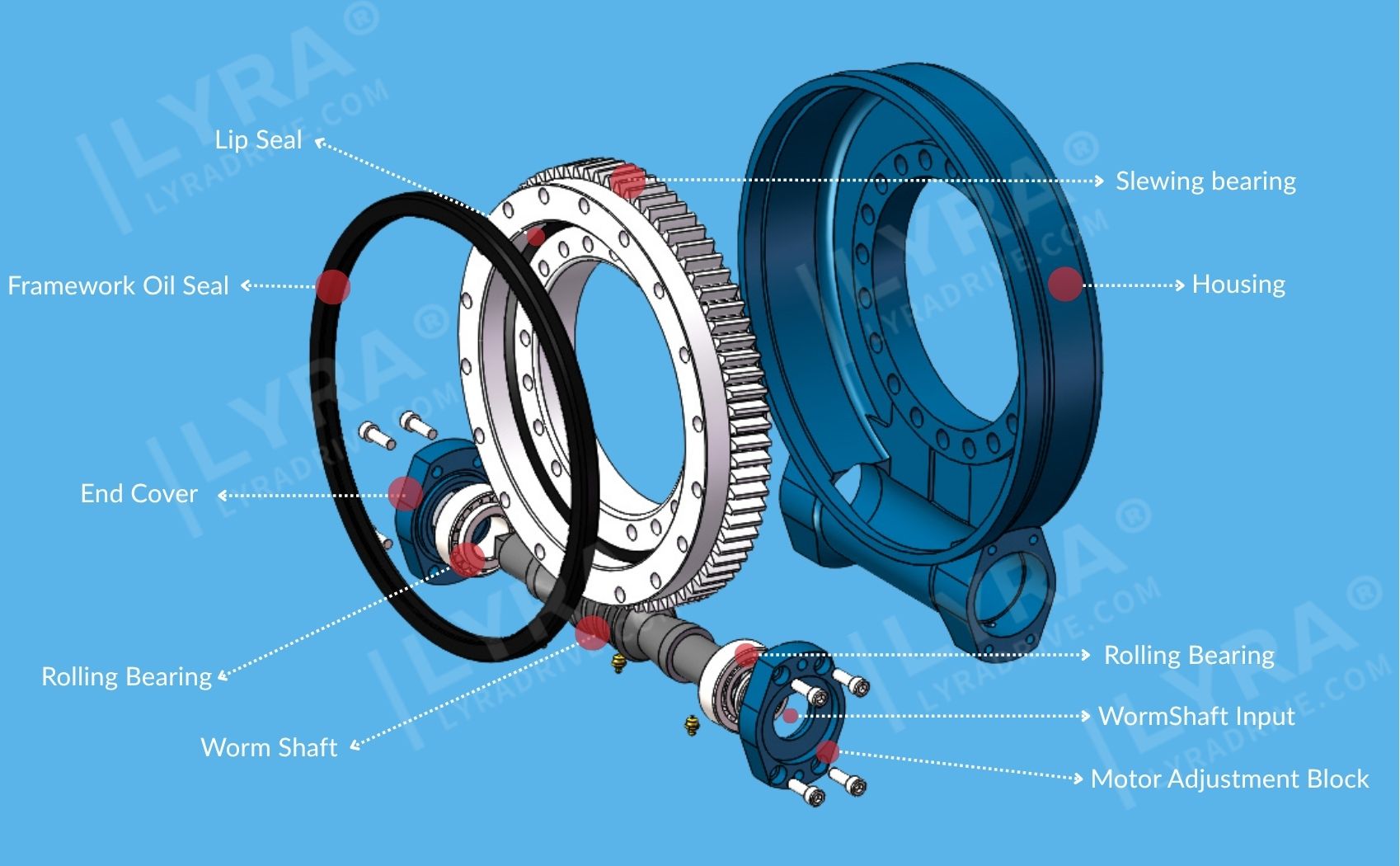

Un riduttore di rotazione è un attuatore rotante integrato che combina cuscinetto di rotazione, riduttore, motore di azionamento e sistema di tenuta in un'unica unità compatta. Supporta una rotazione continua di 360° e può sopportare contemporaneamente carichi assiali, radiali e momenti di ribaltamento. Grazie all'elevata rigidità, al funzionamento fluido e alla capacità di autobloccaggio, i riduttori di rotazione sono ampiamente utilizzati in applicazioni che richiedono una rotazione stabile, un posizionamento preciso e il supporto di carichi pesanti.
(Ampio 16:9)
Vantaggi del Lyradrive Slew Drive
Carichi pesanti e alta rigidità
Prestazioni stabili sotto carichi assiali, radiali e di momento di ribaltamento elevati.
Alta precisione e basso gioco
Garantisce un posizionamento preciso e una rotazione fluida per i sistemi di automazione.
Sicurezza autobloccante
Il design dell'ingranaggio a vite senza fine garantisce un affidabile autobloccaggio per impedire la rotazione inversa.
Elevata protezione e durata
Protezione IP65 o superiore, resistente alla corrosione, adatto per ambienti esterni difficili.
Installazione compatta e facile
La struttura modulare riduce i costi di progettazione e assemblaggio delle apparecchiature.
Completamente personalizzabile
Rapporto, coppia, dimensioni, montaggio, tipo di motore e materiale personalizzabili.
Come funzionano gli Slew Drive?

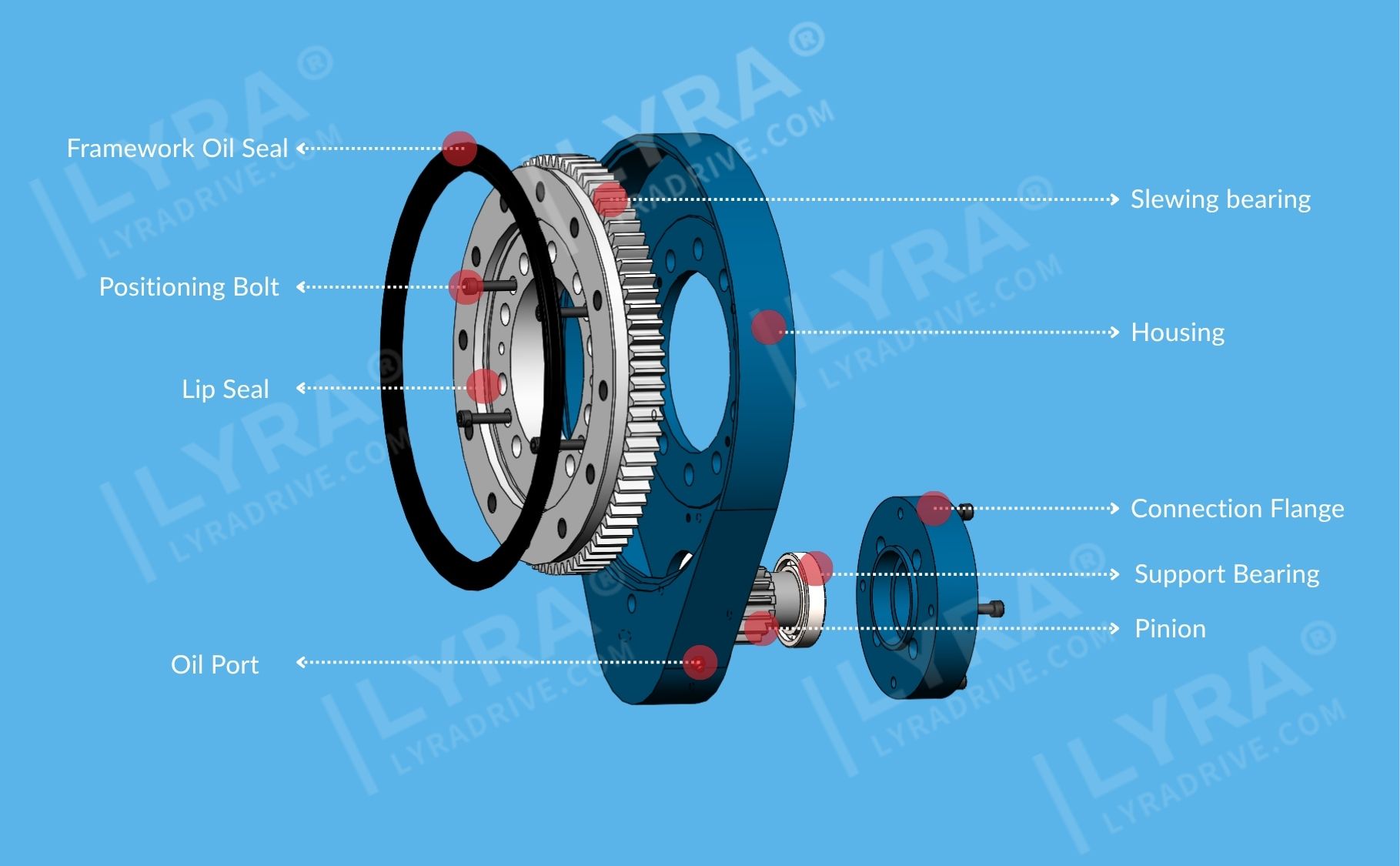

I riduttori di rotazione sono attuatori rotanti integrati e compatti, progettati per convertire la potenza in ingresso in una rotazione precisa e controllata di 360°, supportando carichi pesanti e resistendo a forze assiali, radiali e momenti di ribaltamento. Il loro funzionamento si basa su una combinazione sinergica di meccanica degli ingranaggi, supporto dei cuscinetti e sistemi di tenuta, con componenti chiave che svolgono ciascuno un ruolo fondamentale nella funzionalità. I componenti principali includono l'albero a vite senza fine, un componente di ingresso con filettatura elicoidale collegato a un motore o a un azionamento idraulico; la ruota elicoidale (o corona di rotazione), un grande ingranaggio a forma di anello con denti che ingranano con l'albero a vite senza fine; cuscinetti a quattro punti di contatto o a doppia fila integrati nella corona di rotazione; un alloggiamento che racchiude il sistema di ingranaggi per proteggere i componenti interni; e un meccanismo autobloccante intrinseco ai progetti di ingranaggi a vite senza fine elicoidali.
I riduttori di rotazione seguono una sequenza di trasmissione di potenza semplice ed efficiente: innanzitutto, un motore elettrico, un motore idraulico o una manovella manuale forniscono la forza di rotazione all'albero a vite senza fine. Successivamente, la filettatura elicoidale dell'albero a vite senza fine si innesta nei denti della ruota elicoidale, convertendo il moto rotatorio della vite senza fine nella rotazione orbitale della ruota elicoidale. Il rapporto di trasmissione, che in genere varia da 30:1 a 100:1, determina la velocità e la coppia in uscita. Durante la rotazione della corona di rotazione, i cuscinetti integrati distribuiscono uniformemente i carichi. Infine, la funzione autobloccante impedisce la rotazione della corona di rotazione in caso di interruzione di corrente, mentre i sistemi di tenuta (IP55/IP65) proteggono dagli ambienti difficili.
(Verticale 3:4)

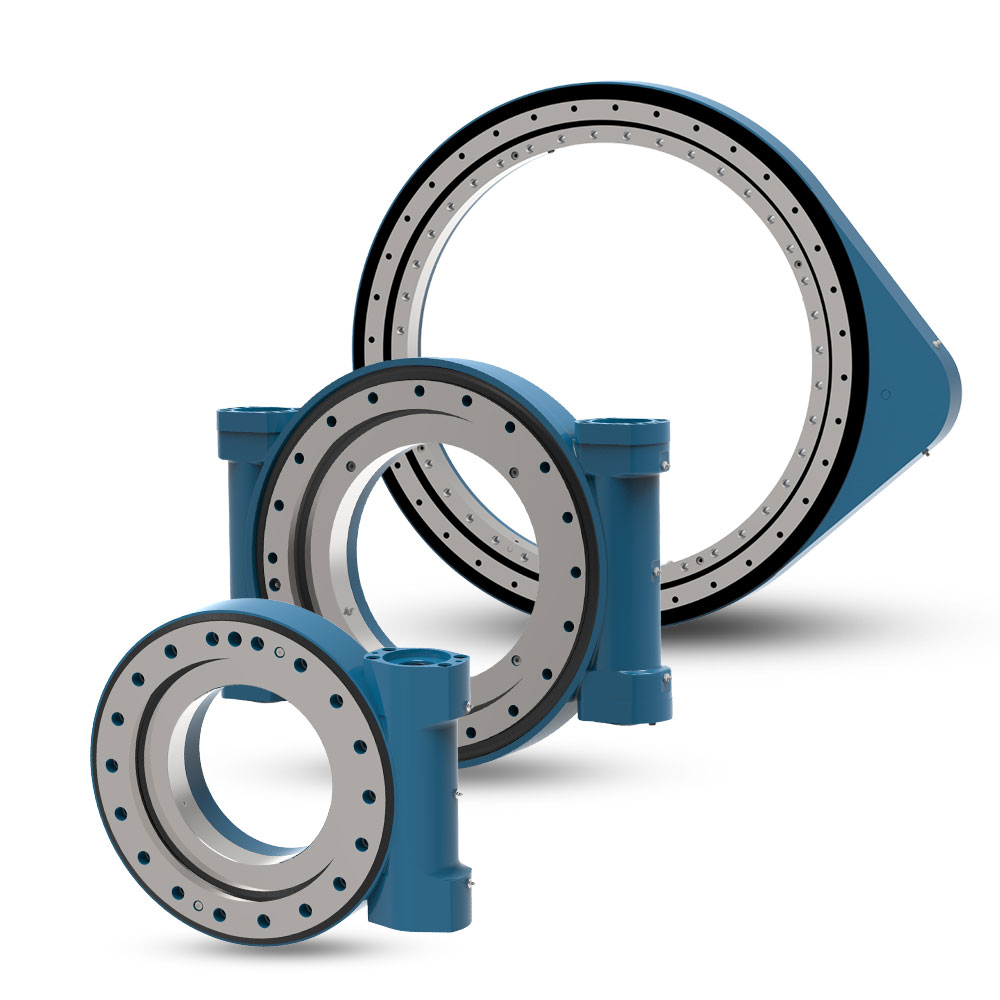

Tipi di unità di rotazione
Per struttura
- Vite senza fine:Coppia elevata, autobloccante, bassa rumorosità, conveniente.
- Planetario:Alta efficienza, alta velocità, forte resistenza agli urti.
- Doppio verme:Rigidità e precisione estremamente elevate per attrezzature per impieghi gravosi.
Per applicazione
- Inseguimento solare:Per sistemi di inseguimento fotovoltaico, CSP, eliostati.
- Costruzione:Per escavatori, gru, piattaforme aeree.
- Industriale e automazione:Per tavole rotanti, robot, imballaggi.
- Energia eolica e speciale:Per imbardata, beccheggio, radar, antenna.
Per tipo di montaggio
- Montato su flangia
- Montato sulla faccia terminale
- Installazione orizzontale/verticale
Specifiche tecniche del sistema di rotazione
| Tipo di unità | Verme singolo/doppio |
|---|---|
| Alloggiamento | Alloggiamento aperto/chiuso |
| Gioco | Gioco controllato |
| Bloccaggio | Ingranaggio elicoidale autobloccante – ingranamento dell'albero della vite senza fine |
| Sigillatura | Tenuta IP 55 / IP 65 |
| Cuscinetto | Cuscinetto a quattro punti di contatto (fila singola/doppia) |
| Materiale | Materiale dell'anello di rotazione: C45 |
| Progetto | Progettazione di alloggi standard/personalizzati |
| Intervallo ID | 7,5" (200 mm) - 20" (5000 mm) su 6 modelli |
| Durezza | Pista di rotolamento del cuscinetto temprata a 50~54HRC |
| Montaggio | Fori di montaggio standard/personalizzati |
| Ingresso | Ingresso albero scanalato standard/personalizzato e chiave a vite senza fine |
| Controllo manuale | Rotatore manuale standard/personalizzato su albero a vite senza fine |
| Lubrificazione | Posizioni di lubrificazione standard/personalizzate |
| Velocità | Gamma di giri: 1~3 |
| Efficienza | Efficienza di accoppiamento degli ingranaggi ~40% |
| Fine | Vernice standard: rivestimento C3 + ED (opzionale C5 + ED) |
Servizi di personalizzazione
Lyradrive fornisce progettazione e produzione di riduttori di rotazione personalizzati e professionali per clienti OEM e ODM in tutto il mondo.
- Dimensioni, diametro e interfaccia di montaggio
- Rapporto di trasmissione, coppia e velocità di rotazione
- Tipo di motore: elettrico, idraulico, CC, CA, servo
- Livello di protezione: IP55, IP65, IP66, IP67
- Opzioni di trattamento dei materiali e delle superfici
Applicazioni chiave
- Inseguimento solare:Migliora l'efficienza e la stabilità.
- Costruzione:Rotazione stabile per escavatori e gru.
- Turbina eolica:Sistemi di controllo dell'imbardata e del beccheggio.
- Automazione:Piattaforme rotanti, sistemi robotici.
- Equipaggiamento speciale:Radar, macchinari marini, medicina.
Qualifiche e standard
- Attrezzature avanzate di produzione e collaudo
- Ispezione di fabbrica e test di carico al 100%
- Lunga durata e convalida del test di nebbia salina
- Rigoroso sistema di controllo qualità
- Certificazioni:ISO 9001 | CE | RoHS | TUV
Domande frequenti
Come scegliere un azionamento di rotazione adatto?
In base al tipo di carico, al momento di ribaltamento, alla velocità di rotazione, allo spazio di installazione e all'ambiente.
Il gruppo di rotazione ha una funzione autobloccante?
Il tipo a vite senza fine supporta l'autobloccaggio; il tipo a planetario solitamente no.
Quale grado di protezione potete fornire?
IP55 a IP67 per ambienti esterni, umidi e corrosivi.
Quali sono i tempi di consegna per gli ordini personalizzati?
A seconda del modello e della quantità, solitamente 15-35 giorni.
Ottieni una soluzione professionale per l'azionamento a rotazione
Inviateci i vostri parametri e requisiti. Il nostro team di ingegneri vi fornirà suggerimenti di selezione gratuiti, proposte di design personalizzate, preventivi competitivi e un rapido supporto per la campionatura.
